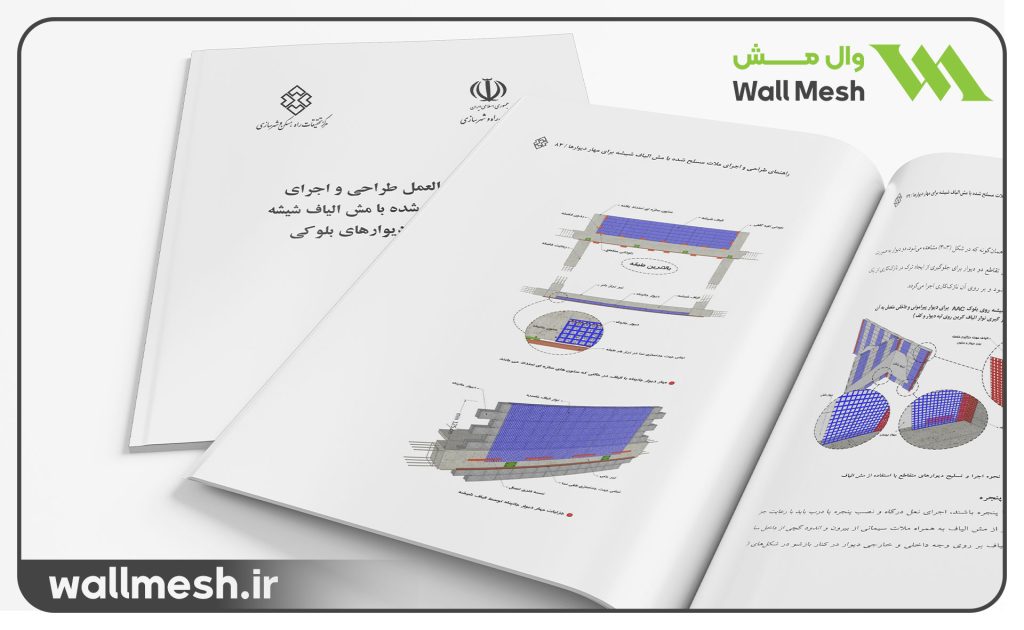

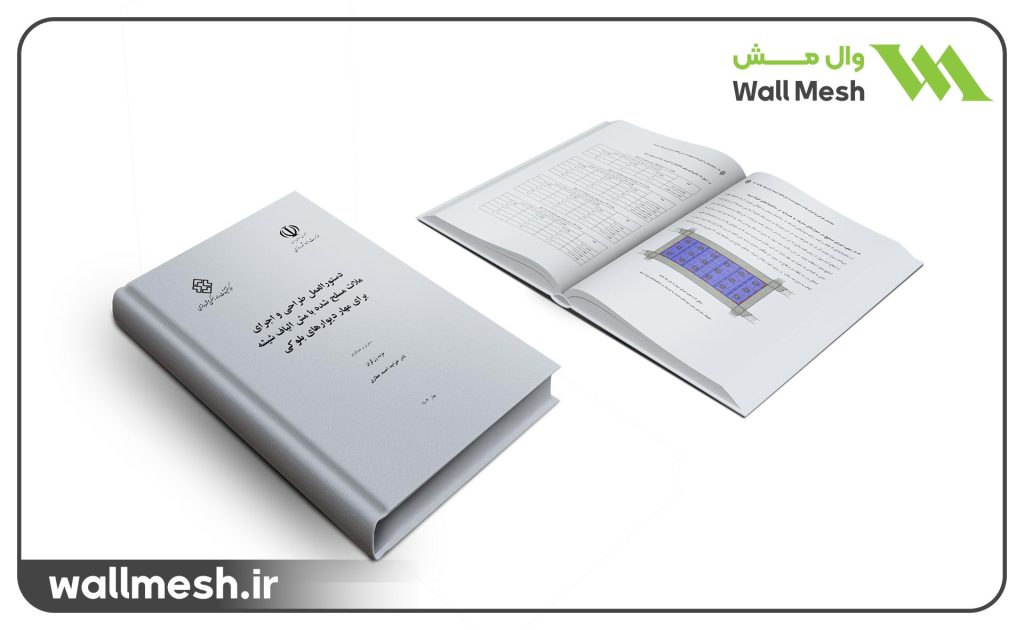

مرکز تحقیقات راه، مسکن و شهرسازی دستورالعمل وال مش را تحت عنوان “دستورالعمل طراحی و اجرای ملات مسلح شده با مش الیاف شیشه برای مهار دیوارهای بلوکی” تهیه کرده است. البته این سند هنوز به طور رسمی ابلاغ نشده اما به عنوان راهنمای طراحی وال مش در دسترس جامعه مهندسی قرار گرفته است. راهنمای وال مش، با جزئیات کامل، نکات فنی و اجرایی این سیستم را ارائه می‌دهد و می‌تواند منبعی برای مهندسان طراح و ناظرین باشد.
جزییات دستورالعمل طراحی و اجرای وال مش در بخش راهنمای طراحی مهندسی وال مش به طور کامل بررسی شده است. هر مقاله به یکی از موضوعات مهم طراحی وال مش و اجرای ملات مسلح با مش الیاف شیشه پرداخته و نکات کاربردی و فنی آن را توضیح می‌دهد. برای دانلود دستورالعمل وال مش روی لینک زیر کلیک کنید.
مهار دیوار با مش الیاف شیشه یا همان وال مش به عنوان یک روش تقویتی برای دیوارهای بلوکی، در پیوست ششم آیین‌نامه 2800 (آیین‌نامه طراحی ساختمان‌ها در برابر زلزله) مورد تایید قرار گرفته است. همچنین مبانی طراحی وال مش و روابط مربوط به آن در ویرایش جدید ضابطه 714 آمده است. با این حال، اگرچه وال مش در آیین نامه 2800 مورد تایید قرار گرفته و اصول کلی آن در این استاندارد لحاظ شده، اجرای صحیح و طراحی دقیق آن در بسیاری از پروژه‌ها به درستی انجام نمی‌شد. در واقع، به دلیل نبود مدارک فنی جامع و دستورالعمل‌های اجرایی مشخص، بسیاری از مهندسان و مجریان ساختمانی در پیاده‌سازی این روش با چالش‌های اجرایی مواجه بودند و یا طراحی وال مش طبق مبانی آیین‌نامه‌ای انجام نمی‌شد.
مرکز تحقیقات راه، مسکن و شهرسازی با درک این نیاز و با هدف رفع ابهامات موجود، اقدام به تهیه دستورالعمل طراحی و اجرای وال مش کرده است. دستورالعمل وال مش به عنوان یک راهنما و سند پشتیبان جامع، به تمامی نکات فنی، الزامات طراحی و روش‌های اجرای وال مش پرداخته و به مهندسان و ناظران کمک می‌کند تا این سیستم را به‌طور اصولی و مطابق با استانداردهای فنی به کار بگیرند.
با انتشار راهنمای وال مش، تمامی الزامات فنی مربوط به طراحی وال مش و اجرای وال مش، از جمله جزئیات مربوط به نحوه نصب، کنترل کیفی، و تضمین ایمنی سازه‌ها، به طور کامل تشریح شده است. هدف اصلی دستورالعمل والمش، ارائه یک چارچوب استاندارد و کاربردی برای اطمینان از طراحی و اجرای صحیح و مطمئن وال مش در پروژه‌های ساختمانی است، تا از این طریق سازه‌ها در برابر نیروهای جانبی مانند زلزله با ایمنی بیشتری عمل کنند.
راهنمای وال مش که توسط مرکز تحقیقات تدوین شده است، به عنوان یک دستورالعمل طراحی و اجرای والمش، تمامی الزامات فنی و اجرایی این روش را به طور دقیق ارائه می‌دهد. این دستورالعمل نه تنها به اصول طراحی وال مش اشاره می‌کند، بلکه جزئیات دقیقی را برای اجرای مؤثر و ایمن در پروژه‌های ساختمانی فراهم می‌آورد. نکات اصلی که در دستورالعمل والمش پوشش داده شده، به شرح زیر است:
برای مهندسان، ناظرین و مجریان ساختمانی، دانلود دستورالعمل طراحی و اجرای وال مش و مطالعه آن از اهمیت بالایی برخوردار است. دستورالعمل وال مش اطلاعات دقیق و جزئیات فنی لازم برای طراحی وال مش و اجرای صحیح این سیستم را فراهم می‌کند و نکات لازم برای اجرای وال مش را توضیح می‌دهد. با دانلود دستورالعمل وال مش ، مهندسان می‌توانند از روش‌های صحیح و مطابق با آیین‌نامه برای تقویت دیوارهای بلوکی استفاده کنند و از وقوع خطاهای احتمالی در طراحی یا اجرا جلوگیری نمایند برای دانلود دستورالعمل طراحی و اجرای وال مش روی این لینک کلیک کنید.
یکی از دغدغه‌های اصلی آیین‌نامه 2800، کاهش آسیب‌پذیری دیوارهای غیرسازه‌ای و مهار لرزه‌ای آنها است. وال مش به عنوان یک سیستم نوین برای تقویت دیوارهای بلوکی، در پیوست ششم آیین نامه 2800 که به طراحی ساختمان‌ها در برابر زلزله اختصاص دارد، مورد تأیید قرار گرفته است و مبانی طراحی وال مش در ضابطه 714 و ضابطه 819 آمده است. وال مش با استفاده از مش الیاف شیشه و ملات مسلح، دیوارهای بلوکی را تقویت کرده و از فروپاشی آنها در برابر نیروهای جانبی جلوگیری می‌کند.
با اینکه اصول استفاده از وال مش در آیین‌نامه 2800 ذکر شده است، اما به دلیل نبود جزئیات کافی درباره طراحی و اجرای آن، بسیاری از پروژه‌ها با مشکلات اجرایی مواجه بودند. این عدم دقت در اجرای صحیح و سوء استفاده برخی از تامین‌کنندگان متفرقه والمش منجر به آن شد که مرکز تحقیقات راه، مسکن و شهرسازی نیاز به تدوین مدارک پشتیبان را شناسایی کرده و دستورالعمل طراحی و اجرای والمش را تهیه نماید.
دستورالعمل والمش به عنوان یک سند پشتیبان، به مهندسان و ناظران کمک می‌کند تا تمامی الزامات فنی مرتبط با طراحی، اجرا و نظارت بر سیستم وال مش را به درستی اجرا کنند.
روسازی یا نازک‌کاری دیوار (مانند ملات سیمانی در جایی که کاشی می‌شود یا گچ و خاک در جایی که گچ‌کاری می‌شود) مش فایبرگلاس را در بر می‌گیرد و می‌تواند به عنوان ملات کامپوزیت والمش عمل کند. دستورالعمل والمش نیز به این موضوع اشاره کرده و ضخامت ملات سیمانی مورد نیاز را 15 الی 20 میلی‌متر تعیین می‌کند. با این حال، پلاستر وال مش دارای ویژگی‌های منحصر به فردی است که به افزایش چسبندگی مش فایبرگلاس به دیوار و توزیع مناسب نیروهای جانبی زلزله به مش کمک می‌کند. برای نصب صحیح مش الیاف شیشه بر روی دیوار و حفظ آن در جای خود تا زمان اجرای نهایی ملات روسازی، نیاز است که توری وال مش با یک لایه پلاستر وال مش روی دیوار اجرا شود.

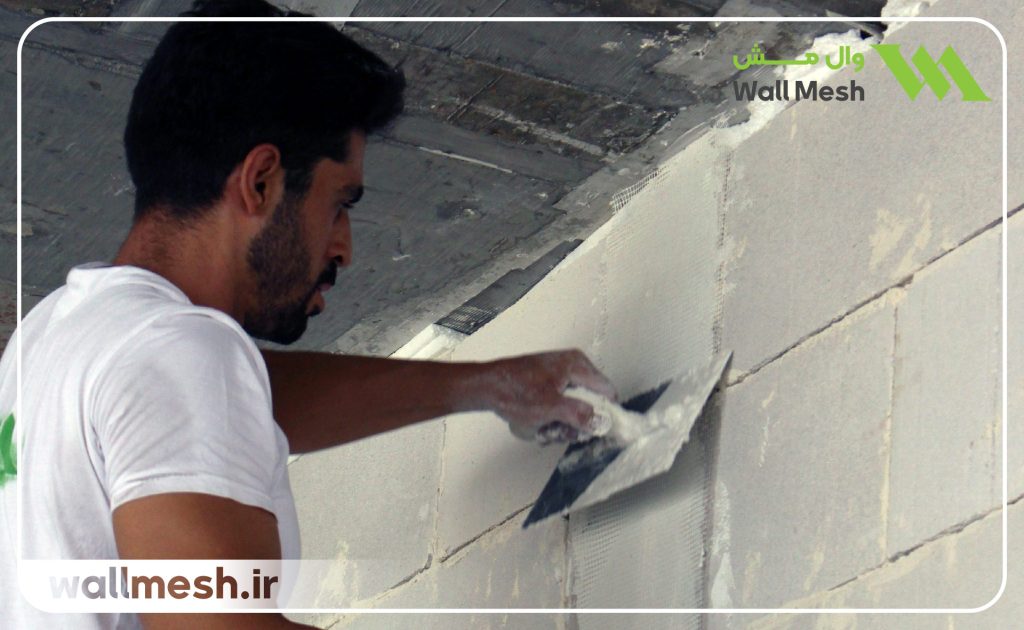

بنابراین برای اجرای وال مش ابتدا یک لایه نازک از پلاستر وال مش را با ماله روی دیوار اجرا کنید، سپس مش فایبرگلاس را روی پلاستر قرار داده و به کمک ماله به آرامی مش را به وسط لایه پلاستر و در دل آن جاسازی کنید.

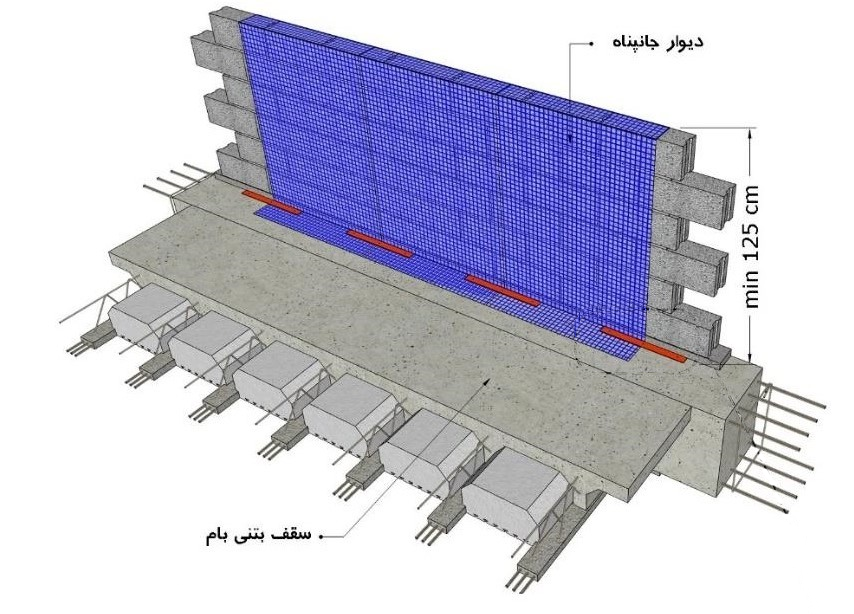

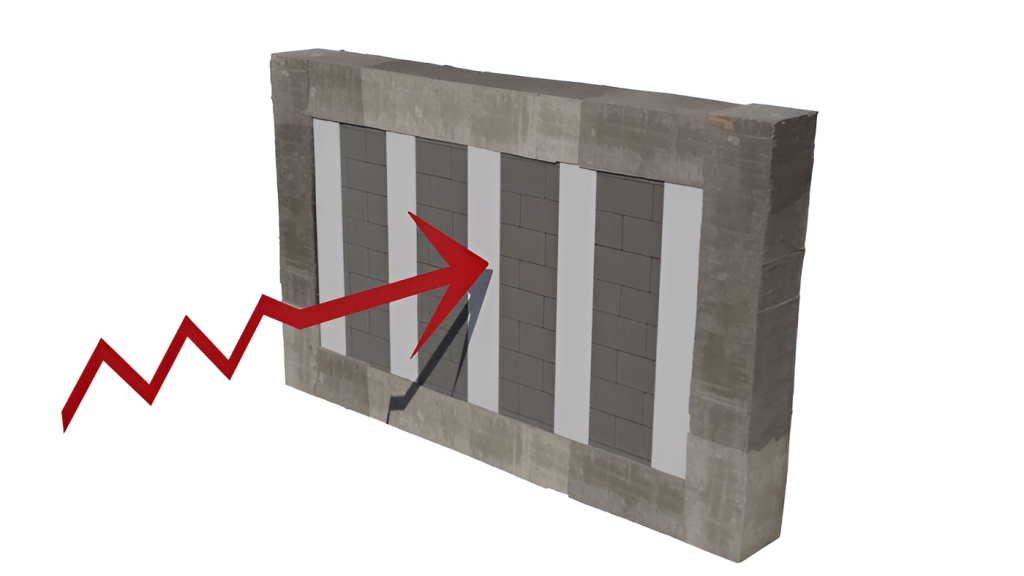

طراحی وال مش و اجرا و کنترل کیفیت آن در دیوارهای خارجی، داخلی، جان‌پناه‌ها و دیوارهای بالکن که با استفاده از مصالح بنایی بلوکی ساخته می‌شوند، باید کاملاً مطابق با ضوابط دستورالعمل طراحی و اجرای وال مش باشد. استفاده از هر گونه طراحی و جزئیات اجرایی که با این ضوابط مطابقت نداشته باشد، برای این نوع مسلح سازی دیوارها ممنوع است. دیوارهای خارجی، جان‌پناه‌ها و دیوارهای بالکن باید به گونه‌ای طراحی شوند که در برابر بارهای وارد شده از فشار و مکش باد، که ناشی از اثر ترکیبی فشار و مکش داخلی و خارجی است، مقاومت کنند. همچنین این دیوارها باید توانایی تحمل نیروها و جابجایی‌های ناشی از زلزله و بارهای ضربه‌ای را داشته باشند.
در مورد دیوارهای داخلی نیز طراحی وال مش باید به گونه‌ای باشد که مقاومت کافی در برابر نیروها و جابجایی‌های زلزله و بارهای ناشی از ضربه فراهم شود. در این روش مسلح‌سازی دیوار، استفاده از مش الیاف در هر دو سمت دیوار و به میزان یکسان الزامی است. حداقل ضخامت مجاز دیوار برای بهره‌گیری از این سیستم تسلیح، 10 سانتی‌متر است و استفاده از آن برای دیوارهایی با ضخامت کمتر از این مقدار مجاز نیست.
در طراحی دیوارها برای مقابله با بارهای واردشده، سه عامل اصلی باید به دقت بررسی و کنترل شود:
وال مش یک کامپوزیت سیمانی برای مهار لرزه ای دیوارهای غیر سازه ای است. این کامپوزیت متشکل از مش فایبرگلاس به همراه یک لایه پلاستر سیمانی یا گچی است و به عنوان بهترین جایگزین برای روش های سنتی مهار دیوار از جمله وال پست استفاده می شود
