وال مش چیست؟
وال مش دیوار یک راهکار نوین برای مهار لرزه ای دیوارهای غیرسازه ای در ساختمان ها است. در این راهکار، نوارهای مش فایبرگلس روی دیوار قرار گرفته و یک پلاستر معدنی روی آن اجرا می شود.
ترکیب حاصل یک کامپوزیت سیمانی توانمند ایجاد می کند که دیوار را در برابر لنگر حاصل از نیروی برون صفحه زلزله مستحکم می کند.
وال مش در رده فناوری کامپوزیت های سیمانی مسلح شده با پارچه (FRCM) است و مبانی تئوریک و محاسباتی آن در ACI549 ارائه شده است.
راهکار والمش جایگزینی برای روش سنتی وال پست در مهار لرزه ای دیوارها است.
امتیازات والمش
سرعت اجرای بسیار بالا در مقایسه با روش های سنتی
کاهش چشمگیر هزینه ها نسبت به وال پست
حذف مراحل ساخت وال پست و اجرای ضد زنگ در کارگاه
اجرای وال مش بسیار راحت است و یک اکیپ اجرایی نیمه ماهر توانایی اجرای آن را دارند
در روش والمش نیازی به اجرای میلگردها بستر نیست و تمامی میلگردهای بستر حذف می شود
در سیستم وال مش تمامی وادار های قائم حذف می گردد
عدم ایجاد ترک در نازک کاری به واسطه حذف وال پست ها
عدم نیاز به اجرای هشتی گیر در تقاطع دیوارها
عملکرد بسیار مطلوب در تست های میز لرزه در مقایسه با روش های سنتی
مراحل اجرای والمش
دیوارچینی به صورت متعارف
اجرای پلاستر زیرین
اجرای نوارهای وال مش
اجرای پلاستر رویی
اجرای نبشی ها
استفاده از وال مش نسبتا هزینه های کمتری را در بر خواهد داشت. گزارش دقیق تر را کارشناسان شرکت روی نقشه های معماری به شما خواهند داد
محاسبات فنی روش والمش
محاسبه سایز و فاصله ناودانی های منقطع و همچنین فاصله بین نوارهای وال مش تابعی از مشخصات فنی پروژه اسـت.
پهنه خطر زلزله، سرعت باد، طبقه قرارگیری دیوار، ارتفاع طبقه، نوع مصالح سازنده دیوار و قطعات الحاقی با آن از جمله پارامترهای ورودی محاسباتی است. محاسبات راهکار وال مــش با نرم افزار تخصصی آن صورت می پذیرد.
علاوه بر دفترچه محاسباتی، نقشه جانمایی اجزای وال مش و متره مصالح مورد نیاز قابل ارائه است.
ضوابط پیوست ششم استاندارد ۲۸۰۰، نشریه ۸۱۹ مرکز تحقیقات راه، مسکن و شهرسازی و نیز نشریه های ۷۲۹ و ۳۲۶ سازمان برنامه و بودجه کشور از مراجع اصلی مورد استناد در طراحی وال مش هستند
کنترل کیفیت مصالح وال مش
الیاف وال مش
حداقل مقاومت کششی و نیز حداقل گرماژ پارامترهای اصلی در الیاف وال مش هستند. حداکثر نسبت تغییر طول در لحظه گسیختگی الیاف دیگر پارامتر کلیدی در کیفیت مصالح است.
نسبت مقاومت باقی مانده نمونه های در معرض محیط های قلیایی نسبت به نمونه اولیه (AR-RR) نیز باید به صورت پیوسته کنترل گردد.
هرگاه نمونه های الیاف وال مش در معرض محیط قلیایی قرار گیرند، لازم است از مقاومت باقی مانده در محاسبات مرتبط بهره برده شود.
ASTM E2098-13 و EN13496-2002 و از استانداردهای شناخته شده برای کنترل و تضمین کیفیت وال مش می باشند. سنجش تمامی این پارامترها در آزمایشگاه های کنترل کیفیت وال مش به صورت منظم صورت می پذیرد
سوالات متدوال
سوالات متداول در مورد والمش
وال مش راهکاری نوین برای مهار لرزهای دیوارهای غیر سازه ای است. سرعت بالا و روند ساده تر اجرا از امتیازات مهم وال مش است. همچنین در اکثر اوقات، بهره گیری از راهکار خرید وال مش هزینه های کمتری را نسبت به روش های سنتی رقم می زند. حذف ترک خوردگی در دیوارهای غیرسازه ای (که در برخی از انواع بلوک ها رایج است) نیز از دیگر امتیازات روش وال مش است.
همانطور که می دانیم، پیوست ششم آیین نامه طراحی ساختمان ها در برابر زلزله (استاندارد 2800) در موضوع مهار دیوارهای غیر سازهای روش های متعددی را پیشنهاد کرده است. در این استاندارد علاوه بر روش های معمول نظیر وال پست و میلگرد بستر، از روش های نوین و مدرن برای مهار دیوارهای غیر سازهای نام برده می شود که یکی از متمایزترین روش های تایید شده این استاندارد، استفاده از الیاف یا فناوری FRCM می باشد.
وال مش، رویکردی منطبق بر استاندارد 2800 جهت مهار دیوارها با استفاده از تکنولوژی FRCM می باشد. وال مش با تکیه بر استاندارد مذکور و بهره مندی از ضوابط و مقررات مندرج در نشریه 819 مقررات ملی و کنترل ساختمان اقدام به طراحی و ارائه محصول نموده و با توجه به رسالت خود مبنی بر ارائه محصولات با کیفیت، آزمایش های دوره ای را بر روی اجزای مختلف خود به ویژه مش فایبرگلاس در آزمایشگاه های معتبر نظیر مرکز تحقیقات راه، زمین و شهرسازی و آزمایشگاه الیاف دانشگاه امیرکبیر انجام می دهد.
بر این اساس می توان گفت وال مش مورد تایید استانداردها و آیین نامه های جاری کشور بوده و با انجام تست های دوره ای، الزامات اشاره شده در مقررات مذکور را تامین می نماید.
به منظور بهره مندی از روش وال مش در پروژه های ساختمانی فرایندی آسان لحاظ شده است. این فرایند مراحل مختلفی دارد که به شرح زیر می باشد:
- ارسال نقشه های معماری توسط متقاضی
- انجام محاسبات فنی و تهیه گزارش اقتصادی
- هماهنگی با مقام ناظر و اخذ تاییدیه های مورد انتظار
- ارسال بار با توجه به مصالح برآورد شده
- هماهنگی با تیم های اجرایی متخصص برای اجرای وال
شما می توانید برای ارزیابی اولیه از هزینه های وال مش، همچنین اخذ گزارشات فنی جهت هماهنگی با ناظرین خود، درخواست خود به همراه نقشه معماری یکی از طبقات سازه مورد نظر را در بخش مشاوره رایگان وب سایت وال مش بارگذاری تا پس از بررسی آن توسط بخش مهندسی وال مش، نتایج آن برای شما ارسال گردد.
سرعت اجرای در روش وال مش بسیار بیشتر از روش وال پست است. زمان مورد نیاز برای اجرای وال مش در یک ساختمان مشابه به روش وال مش حداکثر ۵۰ درصد زمان مورد نیاز برای اجرا به روش وال پست است.
با استفاده از روش وال مش دیوار و استفاده از الیاف به عنوان مهار دیوار ها، دیگر نیازی به استفاده از میلگرد بستر و وادار ها نمی باشد.
دو نوع ملات خشک پایه سیمانی و پایه گچی به همراه نوارهای فایبرگلاس در اختیار مشتری قرار می گیرد. هر یک از این ملات ها مطابق دستورالعمل مندرج در کیسه آنها با آب مخلوط می شوند تا پلاستری یک دست و پرقوام بدست آید. این پلاستر با ماله روی مش فایبرگلس اجرا می شود.
خیر. گچ ساختمانی متعارف چسبندگی سطحی کافی برای ایجاد کامپوزیت توانمند مدنظر ندارد. پلاستر پیشنهادی وال مش سختی سطحی اصلاح شده دارد.
خیر. یک ملات سیمانی نازک دارای تبخیر سطحی سریع است و لذا هیدراتاسیون کامل برای کسب مقاومت لازم صورت نمی پذیرد. پلاستر پیشنهادی وال مش در بردارنده عوامل پلیمری خاصی است که ضمن فایق بر این مشکلات، ملات با قوام بالا و شبیه به یک چسب را ایجاد می کند که فرآیند اجرایی را ساده می کند.
دو راهکار برای اتصال نبشی پیشنهاد شده است. نخست بهره گیری از مکانیسم میخ و چاشنی است که در نشریه ۸۱۹ هم معرفی شده است. اما این راهکار ضمن دشواری ممکن است باعث آسیب به المان های سازه ای به ویژه پاشنه تیرچه های بتنی شود. لذا توصیه وال مش استفاده از چسب های اپوکسی دوجزیی وال مش است که ضمن تامین مقاومت برشی بسیار بالا، امر اجرا را تسهیل می کند.
خیر. در روش وال مش با توجه به اینکه فاصله بین نوارها از نصف ارتفاع دیوار کمتر است، عملکرد دیوار نزدیک به رفتار دال یک طرفه است
با توجه به زلزلهخیز بودن کشور ایران، توجه به مهار لرزهای اجزای مختلف ساختمان از اهمیت زیادی برخوردار است. طی چند دهه گذشته، دستورالعملهای مختلفی از جمله آییننامه طراحی ساختمانها در برابر زلزله یا همان استاندارد 2800 منتشر شده است. با این وجود بیشتر تمرکز این دستورالعملها بر مهار اجزای سازهای ساختمان بوده است. در چند سال گذشته و به خصوص پس از اتفاقات پیشآمده در زلزله کرمانشاه در سال 1396، اهمیت اجرای صحیح و رعایت ضوابط فنی مربوط به مهار لرزهای اجزای غیرسازهای ساختمان بیش از پیش نمایان شد. اکثر خرابیها در این زلزله ناشی از تخریب دیوارها و اجزای غیرسازهای ساختمان بود.
لذا دستگاههای دستاندرکار صنعت ساختمان تأکید بیشتری بر این موضوع نمودند و نتیجه آن ابلاغ پیوست ششم استاندارد 2800 تحت عنوان طراحی لرزهای و اجرای اجزای غیرسازهای معماری بود. در این پیوست، مسلح کردن دیوار با شبکه الیاف به عنوان یکی از روشهای نوین مهار دیوارها مطرح شده است. وال مش راهکاری جهت تجاریسازی این روش و استفاده از آن در صنعت ساختمان است.
فناوری نوین وال مش چیست؟
کامپوزیتهای سیمانی تقویت شده با الیاف پارچه یا Fabric Reinforced Composite Matrix یکی از فناوریهای تازه و امیدبخش در مهندسی سازه است. تسلیح یک لایه نازک ملات با یک مش بافته شده از الیاف شیشه یا کربن، کامپوزیت توانمندی را خلق میکند که پتانسیل تقویت المانهای سازهای یا غیر سازهای را داراست؛ بدون آن که وزن قابل توجهی به سیستم تحمیل نماید.
این فناوری در یک دهه اخیر در کانون توجه قرار گرفته است و حجم قابل ملاحظهای از پژوهشهای علمی برای توسعه کاربردهای مختلف آن صورت پذیرفته است. بهسازی لرزهای اعضای سازهای برای ارتقاء مقاومت و شکلپذیری، تقویت باربری سازه در تغییرات کاربری و ترمیم سازه در آسیبهای ناشی از ضربه یا خوردگی محیطی از کاربردهای اصلی این فناوری است.
یکی از کاربردهای ویژه این فناوری در مهار لرزهای دیوارهای غیرسازهای است که از مصالح معدنی متعارف ساخته میشود. مؤثر بودن این تکنینک در پایدارسازی دیوارهای غیر سازهای به هنگام زلزله در پژوهشهای مختلف اثبات شده است. بالاتر گفتیم که وال مش چیست، درواقع وال مش دیوار یک راهکار خلاقانه برای مهار لرزهای دیوارهای غیرسازهای است. هسته اصلی راهکار وال مش برگرفته از فناوری کامپوزیت سیمانی تسلیح شده با منسوج FRCM است که مبانی تئوریک و محاسباتی آن در ACI 549 ارائه شده است.
این کامپوزیت سیمانی با قرارگیری بر روی دیوارهای غیرباربر، سختی و استحکام قابل ملاحظهای در برابر بارهای جانبی زلزله به دیوار میبخشد که در نهایت عملکرد مطلوبی به ساختمان میدهد. در این راهکار، نوارهای مش فایبرگلاس روی دیوار قرار گرفته و یک پلاستر معدنی روی آن اجرا میشود. ترکیب حاصل یک کامپوزیت سیمانی توانمند ایجاد میکند که دیوار را در برابر لنگر حاصل از نیروی برون صفحه زلزله مستحکم میکند. راهکار وال مش جایگزینی برای روش سنتی وال پست در مهار لرزهای دیوارها است.
کاربرد و ویژگیهای والمش چیست؟
وال مش در مهار لرزهای دیوارهای غیرسازهای به عنوان جایگزینی نوین برای روشهای قدیمی از جمله وال پست مورد استفاده قرار میگیرد. هر فناوری جدیدی برای آن که بتواند جایگزین روشهای سنتی و قدیمی مرسوم در بازار شود باید در مقایسه با سایر روشها دارای ویژگیهای متمایز کنندهای باشد.
وال مش نیز در مقایسه با روشهای سنتی مهار لرزهای دیوارهای غیر سازهای دارای برتریهای قابل ملاحظهای است. از جمله ویژگیهای استفاده از وال مش میتوان به نکات زیر اشاره کرد:
- دیوارهای مهار شده با استفاده از سیستم وال مش، انسجام و یکپارچگی مناسبی در برابر بارهای جانبی ناشی از نیروی زلزله از خود نشان میدهند. این انسجام مناسب در شبیهسازیهای انجام شده در محیط آزمایشگاه به کمک میز لرزان نیز سنجیده شده است.
- در راهکار وال مش نیازی به استفاده از وادارهای قائم نیست و تمام عملیات مربوط به آنها از جمله ساخت و آمادهسازی وادارها، اجرای لایه ضد زنگ، جوشکاری، نصب پلیت در بتن و … حذف میشود.
- در دیوارهای مهار شده با وال مش نیازی به استفاده از میلگرد بستر نیست.
- سرعت اجرای وال مش در مقایسه با سایر روشها بالاتر نیست. همچنین به دلیل حذف وادارها و میلگرد بستر، مرحله دیوارچینی نیز با سهولت و سرعت بیشتری انجام میشود.
- وال مش، در مقایسه با سایر روش های سنتی، موجب کاهش 30 تا 40 درصد هزینهها میشود.
- اجرای وال مش بسیار راحت است و یک اکیپ اجرایی نیمهماهر میتواند وال مش را به راحتی اجرا کند.
- در سیستم وال پست به دلیل اختلاف ضریب انبساط حرارتی مصالح دیوار و وادارها، با گذشت زمان، نازککاری دچار ترک خواهد شد. در وال مش به دلیل سازگاری مناسب پلاستر سیمانی یا گچی با روسازی اجرا شده روی آن، نازککاری دچار ترک نخواهد شد.
- در محل تقاطع دیوارها نیازی به اجرای هشتیگیر نبوده و دیوارها به سادگی در محل تقاطع چیده میشوند و با کمک نوارهای وال مش با هم یکپارچه میگردند.
- با توجه به این که تمام مراحل اجرای وال مش بعد از اتمام دیوارچینی انجام میشود، بهترین راهکار جهت مقاومسازی دیوارهای از پیش اجرا شده وال مش است.
وال مش در مقررات ملی ساختمان
پیوست ششم آییننامه طراحی ساختمانها در برابر زلزله (استاندارد 2800) در بند پ 6-1-4-2-11-1 خود، مسلح کردن دیوار با شبکه الیاف را به عنوان یکی از روشهای نوین مهار دیوار پیشنهاد میدهد. با توجه به این که در این روش خمش وارد به دیوار یک طرفه است، نیازی به استفاده از وادار نبوده و محدودیتی در طول دیوار نیز وجود ندارد. مش مورد استفاده در این سیستم اگر در محیط سیمانی به کار گرفته شود باید از الیاف شیشه مقاوم در برابر قلیا تشکیل شده باشد چرا که این الیافها تحت تأثیر محیط قلیایی با کاهش مقاومت مواجه خواهند شد و با گذشت زمان دچار خوردگی میشوند.
با توجه به موارد ذکر شده، اگر نازک کاری اجرا شده روی وال مش سیمانی باشد، استاندارد 2800 استفاده از الیاف شیشه مقاوم به قلیا (AR-Glass) با مقاومت تسلیم بیش از Mpa 1000 و برای روسازی گچی الیاف شیشه E-Glass با همان مقاومت تسلیم را مناسب میداند. همچنین میتوان از شبکه الیاف کربن با مقاومت تسلیم بیش از Mpa 3000 به عنوان جایگزین الیاف شیشه استفاده نمود.
محاسبات وال مش چگونه انجام میشود؟
با توجه به مشخصات فنی هر پروژه، محاسبات مربوط به ابعاد و فواصل نبشیها و همچنین فاصله بین نوارهای وال مش صورت میگیرد. مشخصات فنی پروژه شامل پهنه خطر زلزله، سرعت باد، طبقه قرارگیری دیوار، ارتفاع طبقه، نوع مصالح سازنده دیوار و … است. محاسبات وال مش با استفاده از نرمافزار تخصصی آن انجام میشود. علاوهبر دفترچه محاسباتی، نقشه جانمایی اجزای والمش و متره مصالح مورد نیاز توسط شرکت وال مش ارائه میگردد. ضوابط پیوست ششم استاندارد ۲۸۰۰، نشریه ۸۱۹ مرکز تحقیقات راه، مسکن و شهرسازی و نیز نشریه های ۷۲۹ و ۳۲۶ سازمان برنامه و بودجه کشور از مراجع اصلی مورد استناد در طراحی وال مش هستند.
محاسبهگر آنلاین وال مش
با استفاده از محاسبهگر آنلاین وال مش که توسط شرکت وال مش طراحی شده است میتوانید محاسبات مربوط به عرض و فواصل نوارها را متناسب با مشخصات فنی پروژه مورد نظرتان انجام دهید. پس از واردکردن اطلاعات فنی پروژه و پس از تعیین عرض نوارهای وال مش و فاصله بین آنها، نسبت تقاضای لرزهای به ظرفیت سیستم وال مش برای شما نمایش داده خواهد شد تا بر اساس این نسبت تصمیمگیری در مورد آن صورت گیرد.
اصلیترین مراحل اجرای وال مش
مراحل اجرا و قطعات وال مش به صورت فرآیندی در 4 مرحله به ترتیب زیر انجام میگیرد:

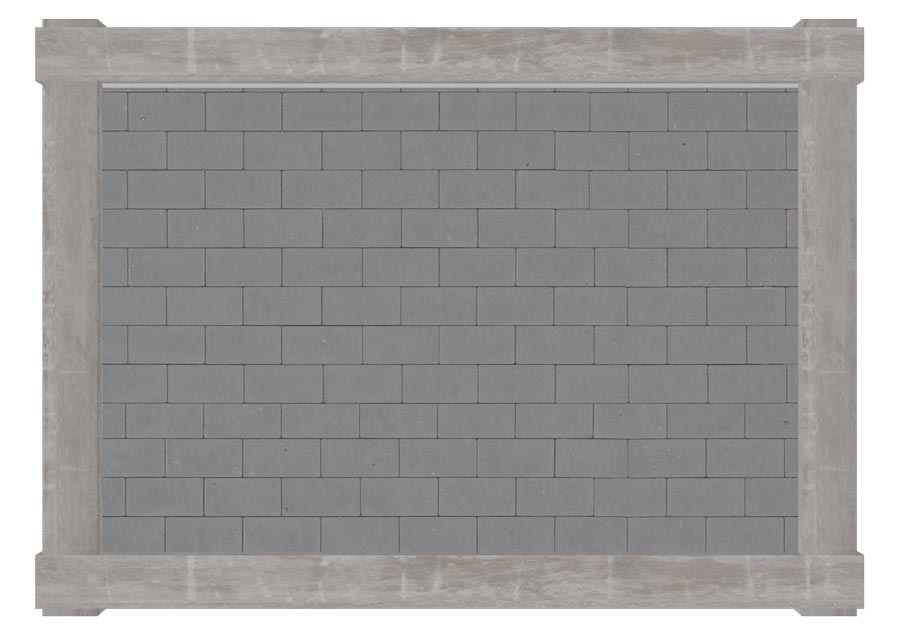

- ابتدا دیوارکشی به صورت متعارف و بدون نیاز به اجرای وال پست و بدون محدودیت در طول دیوار انجام میشود. جهت عدم مشارکت دیوار در باربری جانبی، استفاده از فوم تراکمپذیر (یونولیت) در محل اتصال دیوار به تیر و ستونها ضروری است.

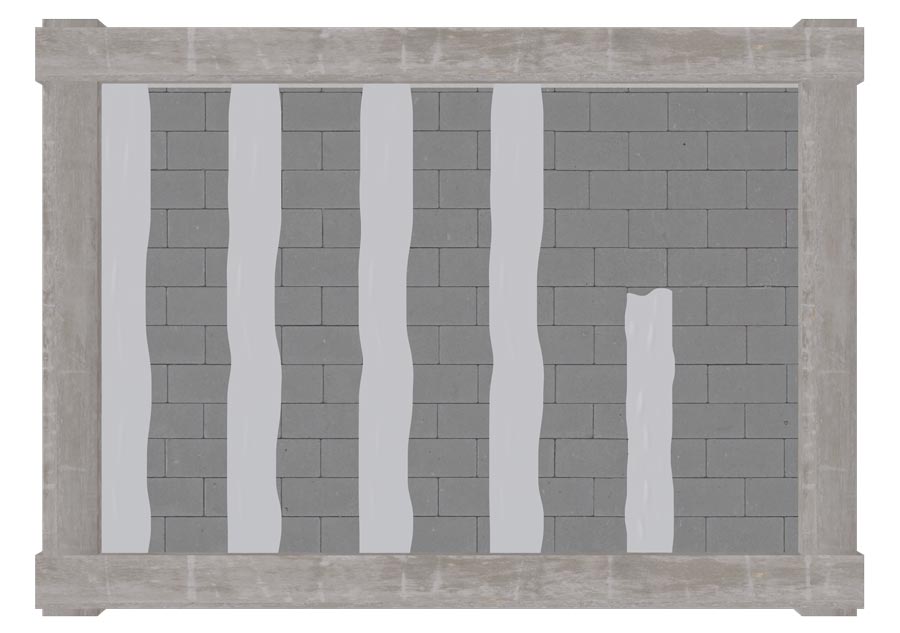

- نوارهای استاندارد وال مش با عرض از پیش تعیین شده و فواصل تعیین شده در نقشههای محاسباتی به صورت قائم روی دیوار نصب میشوند.

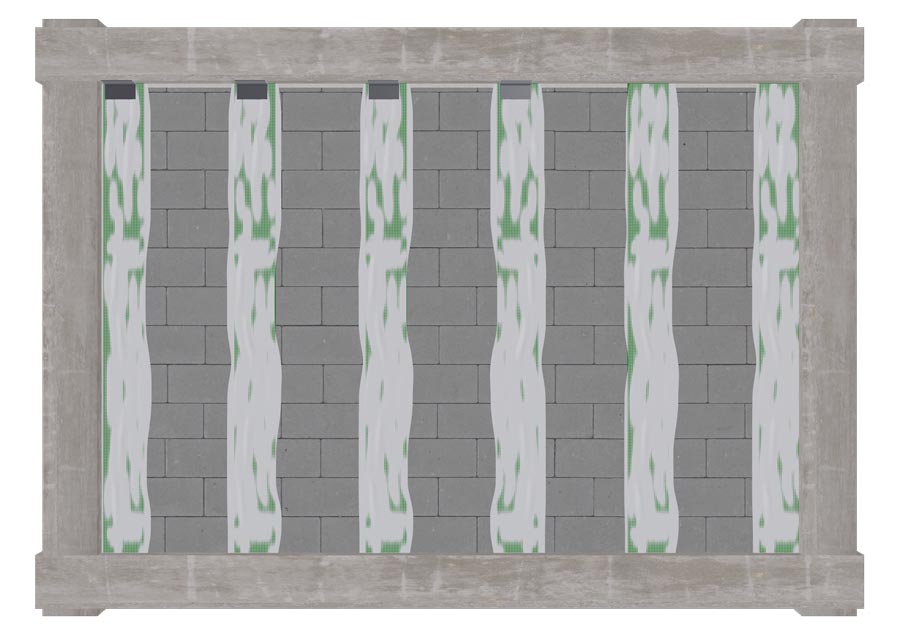

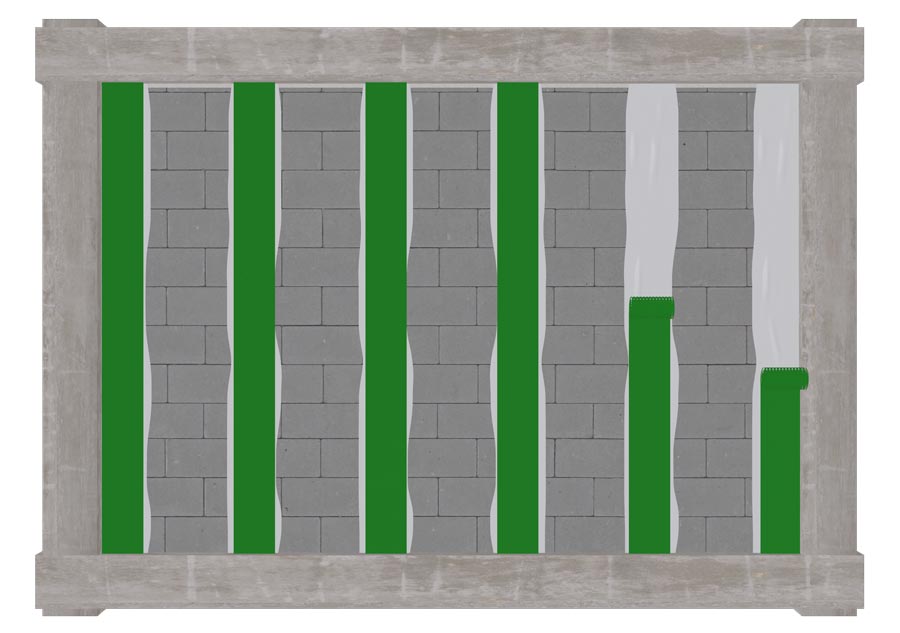

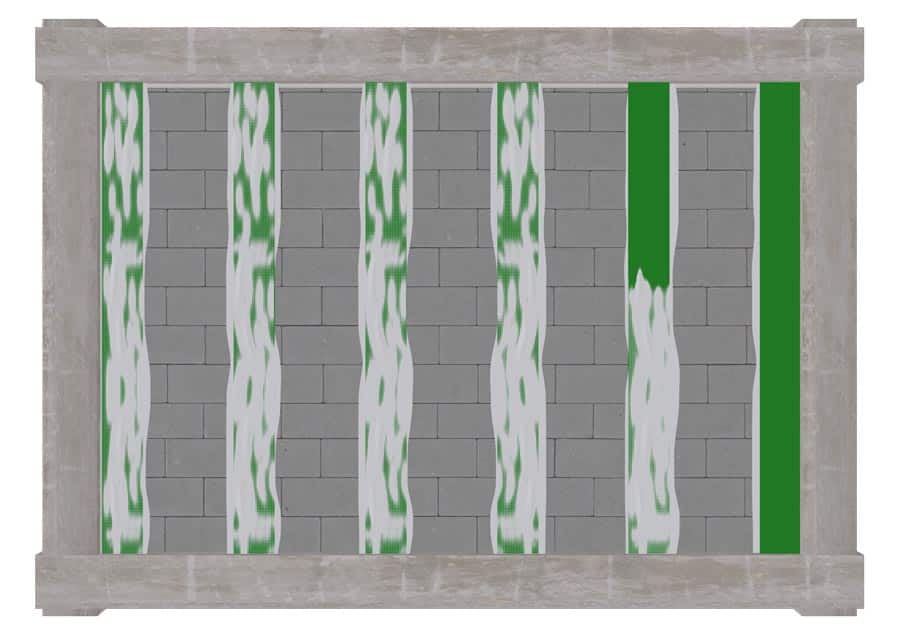

- یک لایه از پلاستر ویژه وال مش روی نوارها اجرا میگردد. بسته به لایههای بعدی که به عنوان روسازی دیوار قرار است اجرا شوند، میتوان از پلاستر بر پایه سیمان یا گچ استفاده نمود.
- نبشیهای منقطع در فواصل مشخص، با استفاده از چسب اپوکسی وال مش روی تیرها نصب میشوند.
مش فایبرگلاس چیست؟
مش فایبرگلاس یک شبکه مستحکم بافته شده از رشتهها یا الیافهای شیشه است که میتواند مقاومت یک یا دو جهته داشته باشد. مقاومت یک جهته به این معناست که شبکه الیافها در یک راستا از مقاومت کششی مناسبی برخوردار هستند و در راستای دیگر الیافهای ضعیف تنها برای بافتن شبکه در کنار یکدیگر قرار گرفتهاند. مش دو طرفه نیز در هر دو راستا دارای الیافهای با مقاومت کششی بالا است.
مش فایبرگلاس بسته به نوع کاربردی که دارد و محیطی که مورد استفاده قرار میگیرد، با مشخصات متفاوتی طراحی و ساخته میشود. ابعاد چشمهها در ساختار شبکه الیافها، یک یا دو جهته بودن شبکه، میزان مقاومت کششی مش و … از جمله مواردی هستند که باید در طراحی آنها مورد توجه قرار گیرند. همچنین جهت سازگاری الیافهای شیشه برای قرارگیری در محیطهای مختلف (از جمله محیطهای قلیایی) میتوان از پوششهای پلیمری مختلف استفاده کرد.
کاربردهای مش فایبرگلاس
مش فایبر گلاس در حال حاضر بیشتر برای ترمیم یا مقاومسازی سازههای بتنی یا بنایی مورد استفاده قرار میگیرد. از جمله این کاربردها میتوان به موارد زیر اشاره نمود:
- تقویت مقاومت برشی و یا افزایش شکل پذیری اجزای سازه در برابر نیروهای ناشی از زلزله
- افزایش میزان باربری اجزای سازه در مواردی که میزان تقاضای بار افزایش مییابد یا کاربری تغییر میکند
- ترمیم اجزای سازه که به دلیل خوردگی، سایش، گذر زمان و… دچار آسیب شدهاند
- ترمیم ترکهای موجود در سازه
- استفاده در سیستم وال مش برای مقاومسازی دیوار در برابر بارهای جانبی زلزله
پلاستر ویژه وال مش چیست؟
پس از آن که نوارهای مش فایبر گلاس روی دیوار نصب شدند، یک لایه پلاستر ویژه وال مش روی این نوارها اجرا میگردد. این پلاستر ویژه با توجه به نوع روسازی که قرار است روی دیوار اجرا شود میتواند بر پایه سیمان یا گچ باشد. این پلاسترها نیز دارای خصوصیات مشخصی میباشند.
در بند 2-2 گزارش ACI 549 در مورد ملات استفاده شده در فناوری FRCM؛ بیان میکند اگر ملات مورد نظر، اصلاح شده با پلیمر باشد، حداکثر وزن مواد پلیمری استفاده شده در ملات نباید از 5 درصد وزن سیمان بیشتر باشد. همچنین این پلاسترها دارای چسبندگی مناسب به دیوار و مش زیرین خود میباشند. سایر مشخصات فنی این پلاسترها در جداول زیر آمده است.
کد محصول | پلاستر پایه سیمانی – WM-PC30 |
مشخصات | پودر پایه سیمانی با حداکثر ابعاد ریزدانه 1.2 میلیمتر |
مشخصات ظاهری | پودر خاکستری رنگ |
حداقل مقاومت فشاری 28 روزه نمونه – طبق استاندارد ملی 393 ایران | Mpa 30 |
چگالی | gr/cm3 1.7 |
کد محصول | پلاستر پایه گچی – WM-PG6 |
مشخصات | پودر پایه گچی با زمان کارایی بالا و سختی سطحی بهبود یافته |
مشخصات ظاهری | پودر سفید رنگ |
حداقل مقاومت فشاری 28 روزه نمونه – طبق استاندارد ملی 8299 ایران | Mpa 6 |
چگالی | gr/cm3 1.3 |
هزینه اجرای وال مش
هزینه اجرای وال مش با توجه به عوامل مختلف متفاوت است. عرض نوارهای وال مش و فاصله بین آنها از جمله عوامل مهم در تعیین هزینه اجرای وال مش است. شما میتوانید با مراجعه به وبسایت وال مش در بخش برآورد هزینه وال مش، اطلاعات و نقشههای مربوط به پروژه مد نظرتان را ثبت نموده تا کارشناسان ما پس از بررسی و انجام برآورد قیمت وال مش با شما تماس بگیرند.
جمعبندی
وال مش راهکاری نوین و خلاقانه جهت مهار لرزهای دیوارهای غیرسازهای بوده که جایگزین روشهای سنتی جا افتاده در بازار مانند وال پست است. وال مش راهکاری برگرفته شده از فناوری کامپوزیتهای سیمانی تسلیح شده با الیاف (FRCM) است. مبانی طراحی و نکات فنی مربوط به این فناوری در استاندارد ACI 549 موسسه بتن آمریکا مورد بحث قرار گرفته است. استفاده از وال مش در آییننامه طراحی ساختمانها در برابر زلزله ایران نیز مجاز شمرده شده است. امروزه به دلیل مزایای وال مش در مقایسه با روشهای سنتی، استفاده از آن روز به روز در حال افزایش است. از جمله این مزایا میتوان به عملکرد کلی مناسبتر دیوارها، راحت بودن و سرعت بالای اجرا، کاهش هزینهها و … اشاره کرد.
