وال مش چیست؟
وال مش
راهکار مهار لرزه ای دیوارهای غیر سازه ای
منطبق بر پیوست ششم استاندارد 2800
والمش یک سیستم مهندسی برای مهار دیوارهای غیرسازه‌ای است که با استفاده از شبکه الیاف شیشه و پلاستر چسباننده، امکان تسلیح دیوار را فراهم می‌کند. این روش به‌جای اتکا به مجموعه‌ای از وادارها، میلگرد بستر و اجزای فولادی، با رویکردی متفاوت به مهار دیوار عمل می‌کند و می‌تواند فرایند اجرا را ساده‌تر، سریع‌تر و اقتصادی‌تر کند.
چرا دیوارهای غیرسازه‌ای به مهار نیاز دارند؟
دیوارهای غیرسازه‌ای بخشی از سیستم باربر اصلی ساختمان نیستند، اما در هنگام زلزله تحت تأثیر حرکت سازه و نیروهای وارد بر خود قرار می‌گیرند. اگر رفتار آنها به‌درستی کنترل نشود، امکان آسیب‌دیدگی، ترک‌خوردگی یا ناپایداری دیوار وجود دارد.
به همین دلیل، الزام به مهار دیوارهای غیرسازه‌ای (پیرامونی و داخلی) برای جلوگیری از آسیب‌های جانی و مالی در هنگام زلزله، یک ضرورت غیرقابل انکار است.
با این حال، مسئله فقط ساختن یک دیوار مقاوم نیست. دیوار باید به‌گونه‌ای طراحی و مهار شود که در برابر نیروهای وارد بر آن پایداری لازم را داشته باشد و در عین حال، حرکت نسبی اعضای سازه باعث ایجاد اندرکنش نامطلوب میان دیوار و سازه نشود.
اینجاست که راهکار مهار دیوار اهمیت پیدا می‌کند؛ سیستمی که باید مسیر انتقال نیرو را به‌درستی شکل دهد، پایداری دیوار را تأمین کند و جزئیات آن در شرایط واقعی کارگاه نیز قابل اجرا باشد.
3D View
بنابراین، در طراحی و اجرای اجزای غیرسازه‌ای، باید به این سوال پاسخ دهیم:
چگونه می‌توان دیوار را با یک راهکار فنی استاندارد، قابل اجرا و متناسب با رفتار سازه مهار کرد؟
والمش چگونه دیوار را مهار می‌کند؟
دیوارهای بنایی غیرسازه‌ای، بسته به ابعاد و شرایط تکیه‌گاهی خود، می‌توانند در برابر بار خارج از صفحه رفتار یک‌طرفه یا دوطرفه داشته باشند.
در سیستم والمش، مهار خارج از صفحه دیوار در تراز کف و سقف تأمین می‌شود. در نتیجه، دیوار در برابر بارهای خارج از صفحه مانند یک عضو با تکیه‌گاه‌های بالا و پایین عمل می‌کند و خمش آن به‌صورت یک‌طرفه و در راستای قائم شکل می‌گیرد.
در سیستم والمش، دیوار تنها در تراز سقف و کف مهار می‌شود. این شرایط تکیه‌گاهی باعث می‌شود که رفتار خمشی برون‌صفحه دیوار، کاملاً قابل پیش‌بینی شده و صرفاً به صورت یک‌طرفه و در جهت قائم عمل کند.
اما در هنگام وقوع زلزله و اعمال بارهای شدید جانبی،
سیستم وال مش چگونه از فروپاشی دیوار جلوگیری می‌کند؟
مکانیزم مهار نیرو در والمش
طی سه مرحله مهندسی‌شده انجام می‌پذیرد:
مقاومت در برابر خمش قائم (عملکرد کششی شبکه)
هنگام اعمال بار جانبی زلزله، دیوار تمایل به خمش قائم پیدا می‌کند. مصالح بنایی در فشار عملکرد مناسبی دارند، اما ظرفیت کششی آنها محدود است. در اینجا شبکه الیاف شیشه (مش فایبرگلاس) از طریق درگیری با پلاستر وارد عمل شده و به عنوان یک المان کششی قدرتمند، تنش‌های کششی را جذب می‌کند.
حفظ یکپارچگی و جلوگیری از فروپاشی
مقاومت کششی بالای این کامپوزیت (مش + پلاستر)، اجازه نمی‌دهد بلوک‌ها تحت خمش قائم از یکدیگر جدا شوند. این غشای یکپارچه، از ایجاد ترک‌های عمیق، جداشدن و پرتاب قطعات دیوار در اثر شتاب زلزله و در نهایت گسیختگی یا ریزش خارج از صفحه به طور کامل جلوگیری می‌کند.
انتقال ایمن و کنترل‌شده نیرو به قاب سازه
نیروهای جانبی مهارشده در سطح دیوار، در نهایت از طریق جزئیات مهار اجراشده در تراز سقف و کف، از جمله نبشی‌های منقطع، دریافت شده و به قاب اصلی سازه منتقل می‌شوند.
3D View
چرا مهندسان
والمش را جایگزین وال‌پست می‌کنند؟
مبنای طراحی در این مسئله همان مفهوم آشنای تقاضا (Demand) در برابر ظرفیت (Capacity) است. بر اثر نیروهای ناشی از زلزله و باد، یک تقاضای خمشی در دیوار ایجاد می‌شود و هنر طراح این است که با استفاده از سیستم مهار مناسب، ظرفیت خمشی دیوار را به اندازه‌ای افزایش دهد که بتواند این تقاضا را با سطح ایمنی موردنظر پاسخ دهد.
واقعیت مهندسی این است که هر دو روش وال‌پست و والمش، می‌توانند به طور کامل پاسخگوی تقاضای لرزهای دیوار باشند و الزامات آیین‌نامه را برآورده کنند.
تفاوت تنها در رویکرد طراحی است:
رویکرد وال‌پست و میلگرد بستر:
در روش میلگرد بستر و وال‌پست، دیوار به قطعات کوچک‌تری تقسیم می‌شود.
وادارهای قائم، طول آزاد پانل‌های دیوار را محدود می‌کنند و شرایط تکیه‌گاهی در هر ۴ طرف دیوار ایجاد می‌شود. نتیجه این کار، ایجاد رفتار خمشی دوطرفه در دیوار است.
بنابراین بخشی از بار در راستای قائم و بخشی در راستای افقی منتقل می‌شود.
سپس برای تأمین ظرفیت خمشی در راستای افقی، بندهای بستر دیوار با میلگرد بستر تسلیح می‌شوند.
رویکرد والمش:
در والمش، رویکرد طراحی متفاوت است. در این راهکار، شرایط تکیه‌گاهی به‌گونه‌ای تعریف می‌شود که انتقال بار خارج از صفحه بین کف و سقف انجام شود. بنابراین دیوار دارای رفتار یک‌طرفه در راستای قائم خواهد بود.
از آنجا که جهت خمش از قبل مشخص شده است، تسلیح نیز در همان راستا انجام می‌شود.
نوارهای کامپوزیتی والمش شامل مش فایبرگلاس و پلاستر، در راستای قائم روی دیوار قرار می‌گیرند و ظرفیت کششی لازم برای پاسخ به خمش خارج از صفحه را ایجاد می‌کنند.
از این دیدگاه، والمش و سیستم وال‌پست و میلگرد بستر الزاماً دو سطح متفاوت از ایمنی نیستند؛ بلکه دو مدل متفاوت برای تأمین ظرفیت مورد نیاز یک دیوار هستند.
اگر هر سیستم مطابق ضوابط، شرایط پروژه و محاسبات طراحی شود، هر دو می‌توانند عملکرد مورد انتظار در برابر بار خارج از صفحه را تأمین کنند.
تفاوت اصلی از جایی آغاز می‌شود که طراح از خود می‌پرسد:
دیوار قرار است با چه مدل رفتاری این بار را تحمل کند؟
وقتی هر دو رویکرد پاسخگوی عملکرد هستند، معیار انتخاب چیست؟
پس از احراز الزامات فنی و عملکردی، معیارهای اجرایی و اقتصادی هستند که وارد تصمیم می‌شوند.
کدام سیستم برای اقتصاد پروژه به‌صرفه‌تر است؟
هر سیستم چه مقدار مصالح، زمان، نیروی انسانی و عملیات اجرایی از پروژه می‌گیرد؟
روش سنتی وابستگی مطلقی به فولاد دارد. والمش با حذف کامل مقاطع سنگین فولادی، وادارها و میلگرد بستر، هزینه تامین مصالح مهار دیوار را به شکل چشمگیری کاهش می‌دهد.
مجموع این تغییرات هزینه اجرای مهار دیوار پروژه را حدود ۳۰ تا ۵۰ درصد کاهش دهد.
وال‌پست به مجموعه‌ای از عملیات مانند آماده‌سازی مقاطع، نصب و جوشکاری اعضای فلزی، اجرای اتصالات و هماهنگی آنها با دیوارچینی وابسته است.

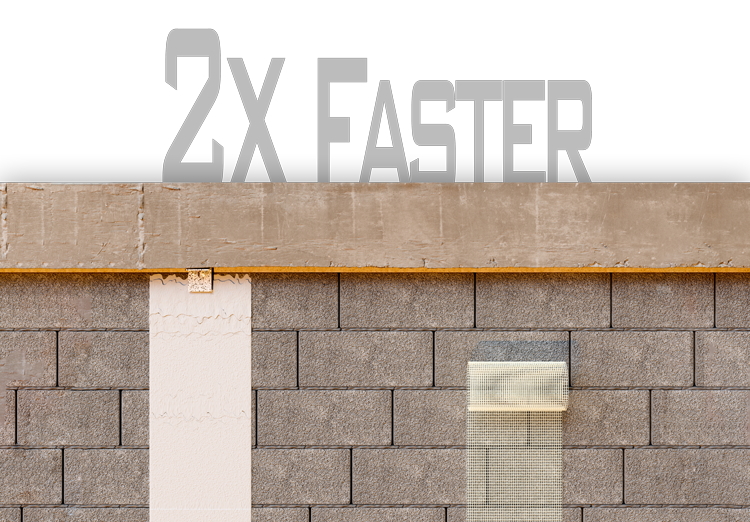

در والمش، تسلیح پس از اجرای دیوار و با فرایندی ساده‌تر انجام می‌شود. در شرایط اجرایی مشابه، سرعت اجرای والمش دو برابر روش وال‌پست است.
این سرعت فقط به معنی کاهش زمان یک فعالیت نیست؛ آزاد شدن سریع‌تر جبهه کاری و شروع زودتر عملیات بعدی نیز بخشی از ارزش اقتصادی آن است.
اجرای وال‌پست به نیروی ماهر برای جوشکاری و نصب نیاز دارد.
در والمش، عملیات اجرایی (شامل اجرای شبکه الیاف و پلاستر روی سطح دیوار) به فعالیت‌های معمول بنایی نزدیک‌تر است و اکیپ بنایی می‌تواند پس از یک آموزش کوتاه، اجرای سیستم را فرا بگیرد.
به این ترتیب، پروژه وابستگی کمتری به اکیپ تخصصی مجزا خواهد داشت.
در روش وال‌پست، تکمیل دیوار وابسته به هماهنگی دو اکیپ کاملاً مجزاست: اکیپ دیوارچین و اکیپ جوشکار متخصص.
کمبود جوشکار ماهر اغلب باعث توقف کار می‌شود و تفکیک مسئولیت کیفیت نهایی بین دو اکیپ، چالش‌برانگیز است. در والمش، دیوارچینی و اجرای سیستم مهار را می‌توان به یک اکیپ بنایی سپرد.
نتیجه، هماهنگی کمتر، مسئولیت شفاف‌تر و مدیریت ساده‌تر عملیات است.
والمش کنترل کیفیت را حذف نمی‌کند؛ بلکه موضوعات مورد کنترل را تغییر می‌دهد.
به‌جای کنترل مجموعه‌ای از اتصالات متعدد از انواع کشویی و تلسکوپی، مقاطع وادارها، میلگردهای بستر، کنترل اجرا عمدتاً بر مشخصات شبکه الیاف، آرایش نوارها، پلاستر و جزئیات مهار بالا و پایین متمرکز می‌شود.
کاهش تعداد اجزا و عملیات، فرایند کنترل کیفیت را نیز ساده‌تر و متمرکزتر می‌کند.

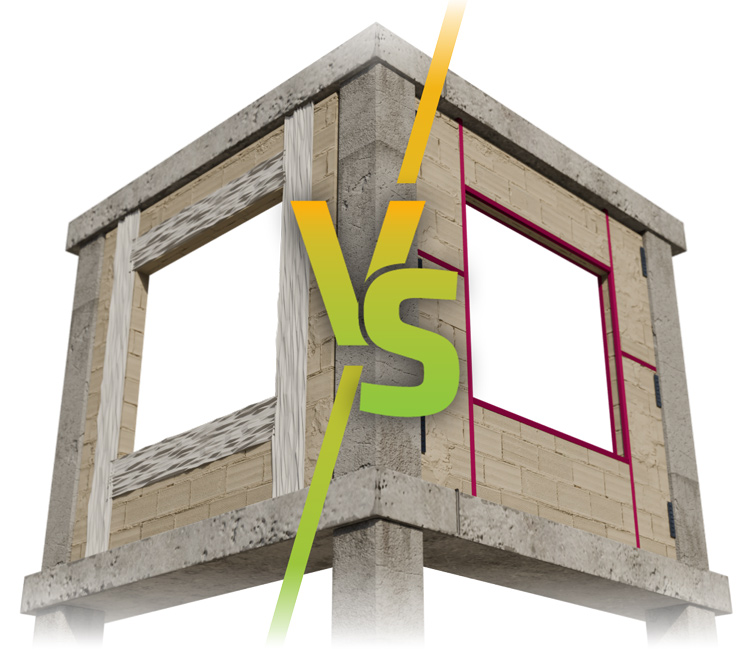

مقایسه وال مش و وال پست در یک نگاه
وال‌پست و میلگرد بستر | والمش | |
|---|---|---|
مدل رفتاری دیوار | عمدتاً دوطرفه | یک‌طرفه قائم |
مسیر انتقال بار | قائم و افقی | عمدتاً قائم |
تسلیح اصلی | میلگرد بستر در راستای افقی | شبکه الیاف در راستای قائم |
وادار میانی | مورد نیاز | حذف می‌شود |
مقاطع فولادی | بیشتر | به‌طور قابل توجه کمتر |
نیروی اجرایی | امکان نیاز به اکیپ تخصصی مجزا | قابل اجرا توسط اکیپ بنایی آموزش‌دیده |
هماهنگی بین اکیپ‌ها | بیشتر | کمتر |
سرعت اجرا | مبنای مقایسه | ۲ برابر سریع‌تر |
هزینه اجرای مهار | مبنای مقایسه | ۳۰ تا ۵۰ درصد کمتر |
عملکرد فنی | در صورت طراحی صحیح، پاسخ‌گو | در صورت طراحی صحیح، پاسخ‌گو |
آیا والمش همیشه انتخاب مناسب‌تری است؟
انتخاب هر سیستم باید بر اساس محدودیت‌های پروژه انجام شود.
اما زمانی که هر دو روش از نظر فنی قابل استفاده باشند، تفاوت در مصالح، زمان، نیروی انسانی، هماهنگی و عملیات اجرایی می‌تواند تصمیم نهایی را تعیین کند.
والمش قرار نیست با کاهش عملکرد، هزینه را کم کند؛ هدف آن تأمین همان نیاز مهندسی با یک مدل رفتاری متفاوت و سیستم اجرایی ساده‌تر است.
این سادگی، زمانی ارزشمند است که عملکرد آن قابل اثبات باشد.
وال مش رو از نزدیک لمس کن!

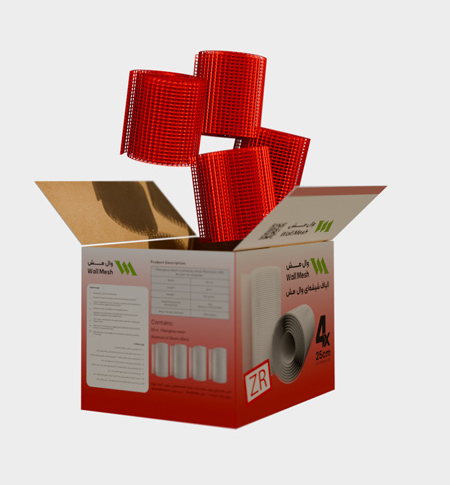

یکی از پر تکرارترین سوالات مشتریان گرامی، آشنایی با اجزای تشکیل دهنده وال مش و نحوه اجرای آن در پروژه ها است.
شما می توانید با کلیک بر روی دکمه قرمز رنگ، پس از اسکن محیط با دوربین تلفن همراه خود، یک نمونه اجرا شده از وال مش به همراه مراحل و اجزای تشکیل دهنده آن را با استفاده از تکنولوژی واقعیت افزوده (AR) مشاهده کنید
وال مش بر چه پشتوانه فنی ای استوار است؟
خود روش، در ضوابط مهندسی تعریف شده است
مهار دیوار با شبکه الیاف یک روش صرفاً تجاری یا ابداع‌شده در کارگاه نیست.
در پیوست ششم استاندارد ۲۸۰۰، در بخش روش‌های نوین مهار دیوار، روش مسلح کردن دیوار با شبکه الیاف به‌طور مشخص معرفی شده است.
در این روش، رفتار خارج از صفحه دیوار به‌صورت خمش یک‌طرفه در راستای قائم در نظر گرفته می‌شود؛ به همین دلیل، در چارچوب این روش نیازی به وادار برای محدود کردن طول دیوار وجود ندارد. این استاندارد همچنین استفاده از شبکه الیاف شیشه، مهار خارج از صفحه در بالا و پایین دیوار و الزامات مربوط به مشخصات مش فایبرگلاس را تشریح می‌کند.
بنابراین، منطق رفتاری که در بخش‌های قبل توضیح دادیم مستقیماً با مدل تعریف‌شده برای این روش در ضوابط فنی انطباق دارد.
این رویکرد در راهنمای طراحی سازه‌ای و جزئیات اجرایی دیوارهای غیرسازه‌ای، نشریه ۸۱۹ نیز مورد توجه قرار گرفته و ضابطه ۷۱۴ نیز مبانی طراحی اعضای بنایی تقویت‌شده با کامپوزیت‌های سیمانی مسلح به الیاف را ارائه می‌کند.
در سطح بین‌المللی نیز فناوری کامپوزیت‌های سیمانی تسلیح شده با الیاف (FRCM — Fabric-Reinforced Cementitious Matrix) دارای مراجع فنی مستقلی است. ACI 549.6R-20 اصول طراحی و اجرای سیستم‌های FRCM متصل‌شده به سطح سازه‌های بنایی را تشریح می‌کند و معیار ICC-ES AC434 چارچوب ارزیابی و پذیرش این سیستم‌های کامپوزیتی را ارائه می‌دهد.
مبانی طراحی سیستم در ضوابط مشخص است
همانطور که در بخش مقایسه توضیح دادیم، طراحی وال مش بر مبنای رابطه تقاضا و ظرفیت انجام می‌شود.
بار خارج از صفحه دیوار تابع مشخصات پروژه از جمله نوع خاک، میزان خطرپذیری لرزهای منطقه، جنس دیوار، ارتفاع دیوار و ... است. ظرفیت سیستم نیز به عواملی مانند مشخصات مکانیکی شبکه الیاف، آرایش و فاصله نوارهای والمش و ضخامت بلوک وابسته است.
از مقایسه تقاضا و ظرفیت، سطح پوشش موردنیاز شبکه الیاف به دست می‌آید. بر اساس همین سطح پوشش، مشخصاتی مانند عرض نوار و فاصله میان نوارهای والمش تعیین می‌شود.
بنابراین جانمایی و فاصله نوارهای والمش برای هر پروژه و بر اساس مشخصات متریال مورد استفاده باید طراحی شود.
مبانی این محاسبات در فصل دوازدهم ضابطه ۷۱۴ ارائه شده است.
01 — تعیین تقاضا
بار خارج از صفحه با توجه به مشخصات پروژه و دیوار تعیین شده و لنگر طراحی دیوار محاسبه می‌شود.
02 — تعیین ظرفیت
ظرفیت خمشی دیوار مسلح‌شده با توجه به مشخصات شبکه الیاف و سیستم کامپوزیتی محاسبه می‌شود.
03 — تعیین میزان تسلیح
از مقایسه تقاضا و ظرفیت، سطح پوشش موردنیاز شبکه الیاف به دست می‌آید.
اما «مجاز بودن روش» به معنی مجاز بودن هر محصولی نیست
اینکه استفاده از شبکه الیاف به‌عنوان یک روش مهار دیوار در ضوابط پذیرفته شده است، به این معنی نیست که هر مش فایبرگلاس با هر پلاستری، یک سیستم والمش قابل قبول محسوب می‌شود.
ضوابط آیین‌نامه برای خود شبکه الیاف و نحوه استفاده از آن نیز مشخصات فنی تعیین می‌کند؛ از جمله جنس الیاف، مقاومت کششی، گرماژ مش، هندسه شبکه و مقاومت آن در محیط قلیایی. در پیوست ششم، برای کاربرد در محیط سیمانی بر ضرورت استفاده از الیاف شیشه مقاوم در برابر قلیا و انجام آزمون‌های مرتبط با مشخصات مکانیکی و آنالیز عنصری تأکید شده است.
البته عملکرد وال مش فقط به مشخصات شبکه الیاف وابسته نیست. مش و پلاستر در کنار یکدیگر یک سیستم کامپوزیتی را تشکیل می‌دهند و ضعف هرکدام می‌تواند ظرفیت واقعی سیستم را تحت تأثیر قرار دهد. شبکه الیاف وظیفه اصلی تحمل نیروهای کششی را بر عهده دارد؛ اما این نیرو زمانی می‌تواند به‌درستی وارد شبکه شود که پلاستر بتواند ارتباط مؤثری میان دیوار و شبکه الیاف ایجاد کند.
به همین دلیل، کیفیت پلاستر از جهت دربرگیری مناسب شبکه الیاف، ایجاد پیوند مؤثر میان پلاستر و شبکه و چسبندگی مناسب پلاستر به بستر دیوار، برای عملکرد سیستم حیاتی است.
گواهینامه فنی والمش چه معنایی برای پروژه دارد؟
با توجه به نقش مستقیم والمش در ایمنی دیوارهای غیرسازه‌ای در برابر زلزله، انطباق فنی و اصالت مصالح مورد استفاده در این سیستم موضوعی قابل اغماض نیست. به همین دلیل، مطابق ابلاغیه دفتر مقررات ملی و کنترل ساختمان، استفاده از این روش تنها با مش فایبرگلاس دارای گواهینامه فنی معتبر مرکز تحقیقات راه، مسکن و شهرسازی مجاز است.
گواهینامه فنی صرفاً یک تأیید کلی برای استفاده از والمش نیست؛ بلکه نشان می‌دهد یک محصول مشخص، با مشخصات فنی معین و برای دامنه کاربرد تعریف‌شده، مورد ارزیابی فنی قرار گرفته است.
به همین دلیل، علاوه بر وجود گواهینامه، دامنه کاربرد آن نیز باید با شرایط واقعی پروژه مطابقت داشته باشد. کاربرد شبکه الیاف شیشه در دیوارهای داخلی و خارجی الزامات یکسانی ندارد و گواهینامه‌های فنی متناسب با هر کاربرد صادر می‌شوند.
بنابراین، مهندس پروژه هنگام بررسی گواهینامه باید به چند سؤال مشخص پاسخ دهد:
- گواهینامه دقیقاً برای کدام محصول صادر شده است؟
- چه نوع و مشخصاتی از شبکه الیاف در آن ارزیابی شده است؟
- دامنه کاربرد آن چیست؛ دیوار داخلی یا خارجی؟
- آیا محصول تحویل‌شده به پروژه با همان محصول و مشخصات مندرج در گواهینامه مطابقت دارد؟
ضوابط امروز، نسبت به نسل اول والمش کامل‌تر شده‌اند
والمش در آزمون واقعی چگونه رفتار می‌کند؟
روابط طراحی مشخص می‌کنند یک دیوار مسلح‌شده با شبکه الیاف چه ظرفیتی باید داشته باشد. اما برای ارزیابی یک سیستم مهندسی، یک سؤال مهم‌تر باقی می‌ماند:
وقتی همین سیستم با مصالح و جزئیات واقعی ساخته و تحت بار قرار گیرد، چه رفتاری خواهد داشت؟
برای پاسخ به این سؤال، تیم تحقیق و توسعه والمش دو برنامه آزمایشگاهی اصلی را دنبال کرده است:
رفتار واقعی دیوار تحت بار خارج از صفحه

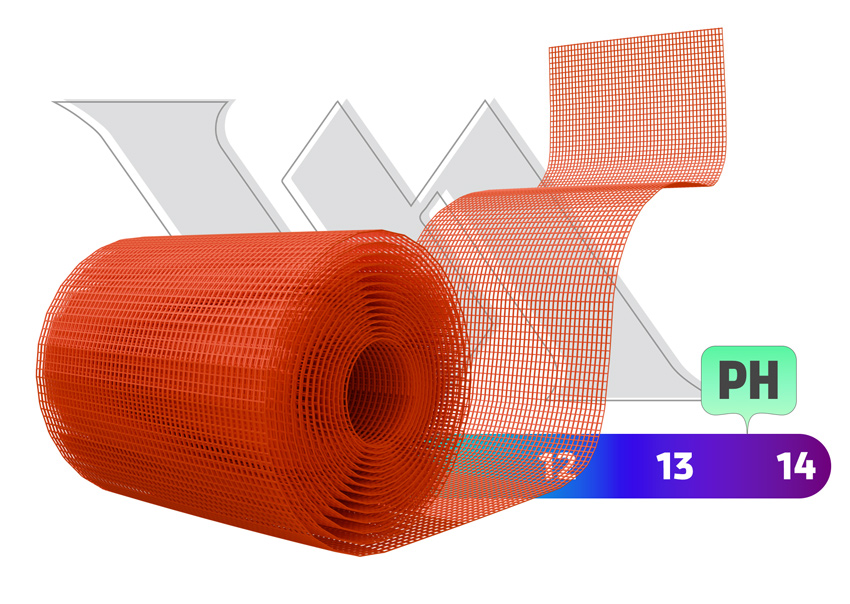

عملکرد کششی و دوام کامپوزیت شبکه الیاف در محیط قلیایی

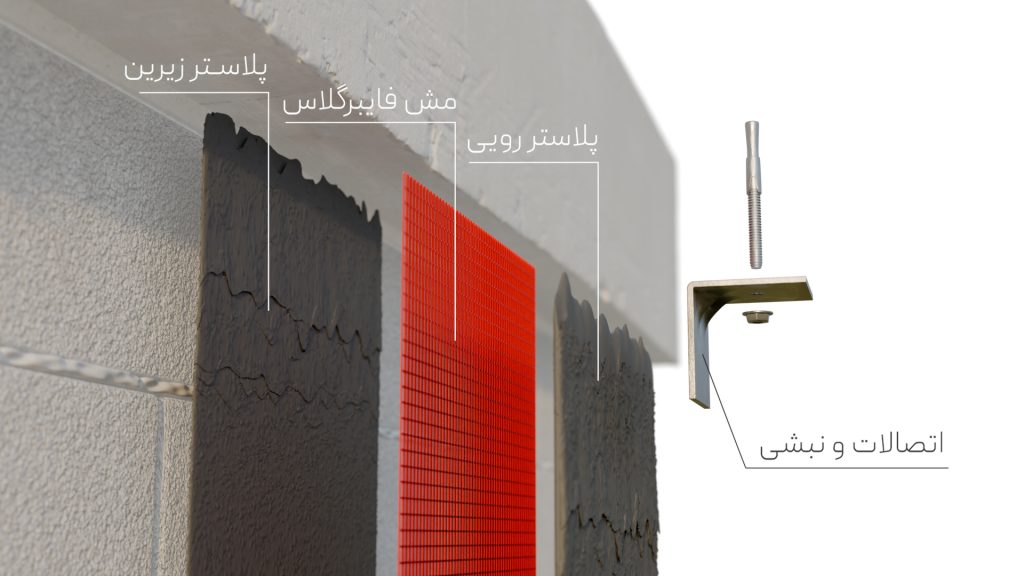

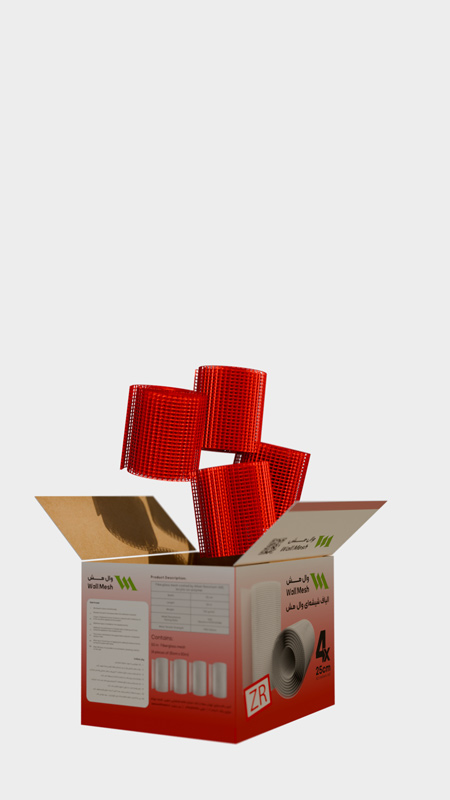

سیستم وال مش از چه اجزایی تشکیل شده است؟

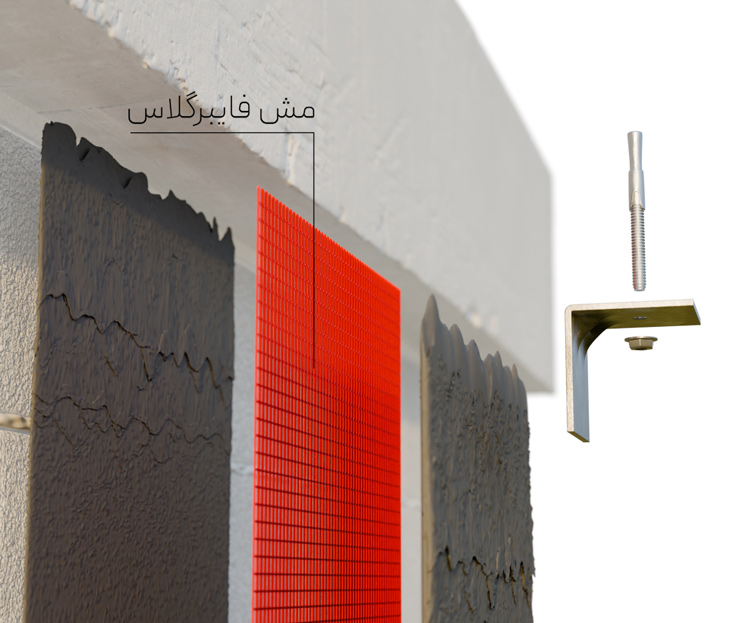

شبکه الیاف — عضو کششی سیستم
شبکه الیاف، اصلی‌ترین جزء مقاوم در برابر کشش ناشی از خمش خارج از صفحه دیوار است.
هنگامی که دیوار تحت بار باد یا زلزله خم می‌شود، بخشی از مقطع در کشش قرار می‌گیرد. شبکه الیاف که درون پلاستر قرار گرفته است، در این مرحله وارد عمل شده و نیروهای کششی را تحمل و توزیع می‌کند.
نوع و مقدار شبکه الیاف باید بخشی از طراحی سیستم باشد و محصول مورد استفاده نیز باید با مشخصات فنی و دامنه کاربرد گواهینامه مربوط مطابقت داشته باشد.
در یک جمله: شبکه الیاف، ظرفیت کششی موردنیاز برای کنترل خمش دیوار را فراهم می‌کند.

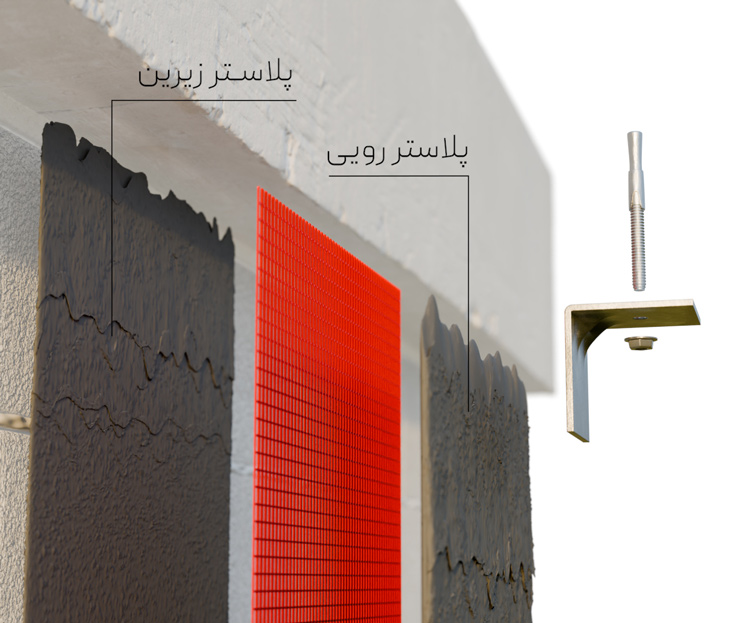

پلاستر — حلقه انتقال نیرو
اگر شبکه الیاف عضو کششی سیستم است، پلاستر چیزی است که امکان می‌دهد این ظرفیت واقعاً وارد مدار عملکرد دیوار شود.
پلاستر والمش فقط برای پوشاندن شبکه یا ایجاد یک سطح نهایی استفاده نمی‌شود؛ بلکه بخشی از مکانیزم انتقال نیرو است.
در یک جمله: پلاستر، شبکه الیاف را به دیوار متصل می‌کند و امکان انتقال مؤثر نیرو میان آنها را فراهم می‌سازد.

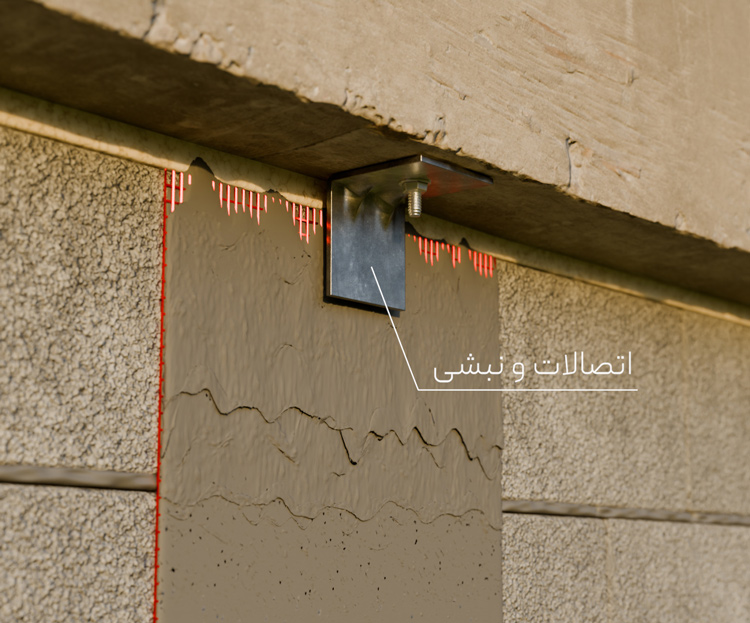

مهارهای مرزی — تکمیل مسیر انتقال نیرو
شبکه الیاف و پلاستر ظرفیت خمشی دیوار را افزایش می‌دهند، اما نیرو باید در نهایت از دیوار به سازه منتقل شود.
این انتقال از طریق جزئیات مهار در بالا و پایین دیوار انجام می‌شود.
اجزایی مانند نبشی‌ها، تسمه‌ها و اتصالات منقطع، بسته به دیتیل طراحی، وظیفه دارند:
جابه‌جایی خارج از صفحه دیوار را کنترل کنند؛
واکنش‌های حاصل از خمش را دریافت کنند؛
و آنها را به کف و سقف یا اعضای سازه‌ای منتقل کنند.
اجزای سیستم چگونه با هم کار می‌کنند؟
پاسخ کوتاه به پرسش‌هایی که مهندسان معمولاً پیش از انتخاب والمش مطرح می‌کنند.

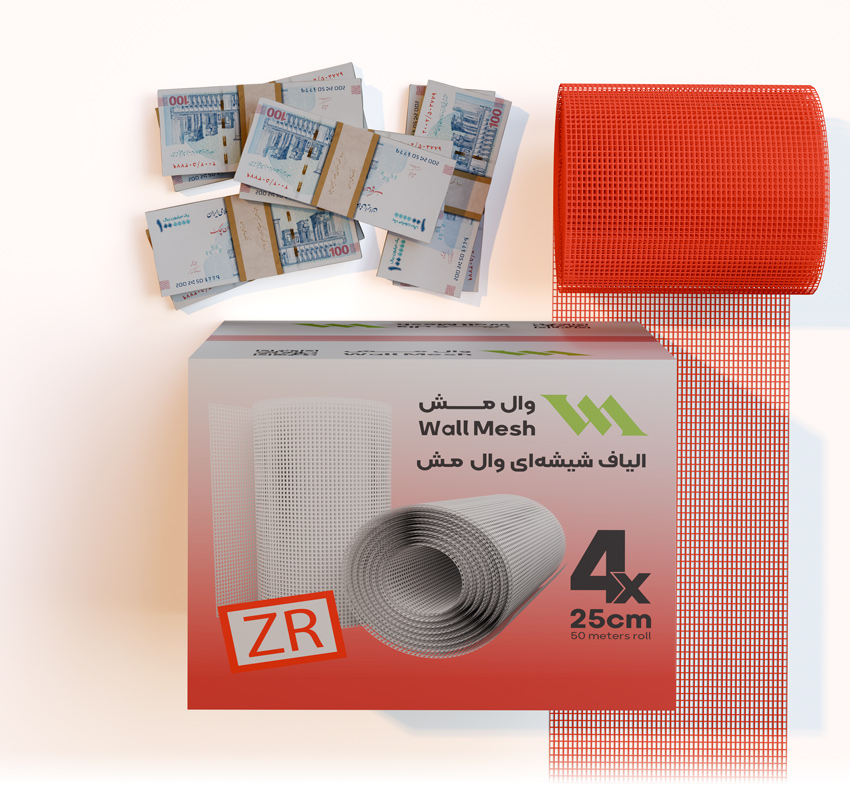

هزینه والمش
برای پروژه شما چقدر است؟
همانطور که در بخش طراحی دیدیم، برای هر دیوار در هر طبقه از ساختمان، ابتدا تقاضای خارج از صفحه مشخص و سپس سطح تسلیح موردنیاز محاسبه می‌شود.
این محاسبات و سایر مشخصات پروژه در نهایت تعیین می‌کنند:
- چه نوع شبکه الیافی استفاده شود؛
- عرض نوارها چقدر باشد؛
- فاصله نوارها چقدر باشد؛
- چه تیپ نبشی و با چه فواصلی اجرا شوند؛
- چه میزان پلاستر موردنیاز است؛
- و چه جزئیات مهاری برای دیوار اجرا شود.
بنابراین دو پروژه با مساحت دیوار یکسان، الزاماً هزینه یکسانی برای اجرای والمش ندارند.
چه عواملی روی هزینه والمش اثر می‌گذارند؟
مزیت اقتصادی والمش از کجا ایجاد می‌شود؟
حذف بخش قابل توجهی از مقاطع فولادی
اجرای سریع‌تر
کاهش نیاز به اکیپ تخصصی مجزا
کاهش عملیات جانبی
کاهش هزینه چقدر است؟
بر اساس تجربه و مقایسه‌های اجرایی پروژه‌ها، استفاده از والمش می‌تواند هزینه مهار دیوار را در حدود
۳۰ تا ۵۰ درصد
در مقایسه با وال‌پست و میلگرد بستر کاهش دهد.
البته میزان صرفه‌جویی واقعی به مشخصات هر پروژه وابسته است. به همین دلیل، بهترین راه برای پاسخ به سؤال مقایسه اقتصادی این است که هزینه وال مش به صورت اختصاصی برای خود پروژه شما محاسبه شود.
کاهش هزینه
30
%
هنوز درباره والمش سؤال فنی دارید؟
پاسخ کوتاه به پرسش‌هایی که مهندسان معمولاً پیش از انتخاب والمش مطرح می‌کنند.
آیا والمش از نظر ضوابط فنی مجاز است؟
بله. روش مسلح کردن دیوارهای بنایی غیرسازه‌ای با شبکه الیاف در ضوابط فنی کشور به رسمیت شناخته شده است. پیوست ششم استاندارد 2800، ضابطه 819 دفتر مقررات ملی و کنترل کشور، ضابطه 714 سازمان برنامه و بودجه و راهنمای طراحی و اجرای اجزای غیرسازه‌ای مرکز تحقیقات از جمله آیین‌نامه‌های تایید کننده این راهکار هستند.
اما استفاده صحیح از این روش مشروط به طراحی مطابق ضوابط جاری، رعایت جزئیات اجرایی و استفاده از مصالح دارای مدارک و گواهینامه‌های فنی لازم است.
بنابراین مجاز بودن روش به این معنا نیست که هر نوع مش یا هر دیتیل اجرایی را بتوان به‌عنوان والمش استفاده کرد.
آیا والمش برای دیوارهای پیرامونی مجاز است؟
بله. استفاده از شبکه الیاف برای مهار دیوارهای پیرامونی مجاز است، مشروط بر اینکه محصول مورد استفاده دارای گواهینامه فنی معتبر با دامنه کاربرد دیوارهای خارجی باشد و طراحی و اجرا مطابق ضوابط جاری پروژه انجام شود.
در ابلاغیه دفتر مقررات ملی و کنترل ساختمان نیز بر استفاده از شبکه‌های الیاف دارای گواهینامه فنی معتبر و متناسب با کاربرد داخلی یا خارجی تأکید شده است.
آیا با اجرای والمش، وادار و میلگرد بستر حذف می‌شوند؟
بله. با ایجاد رفتار یک‌طرفه قائم، ظرفیت موردنیاز دیوار از طریق تسلیح آن با شبکه الیاف و مهار در ترازهای بالا و پایین تأمین می‌شود؛ بنابراین وادار، تیرک افقی و میلگرد بستر مورد استفاده در روش متداول وال‌پست حذف می‌شوند.
والمش چقدر از وال‌پست ارزان‌تر است؟
در پروژه‌هایی که هر دو راهکار از نظر فنی قابل استفاده هستند، حذف بخش قابل توجهی از مقاطع فولادی، کاهش عملیات اجرایی و افزایش سرعت می‌تواند هزینه مهار دیوار با والمش را کاهش دهد.
در تجربه پروژه‌ها، این کاهش می‌تواند در حدود ۳۰ تا ۵۰ درصد باشد؛ اما مقدار واقعی به مشخصات و شرایط همان پروژه بستگی دارد.
بهترین روش، مقایسه دو سیستم بر اساس متره و طراحی واقعی پروژه است.
فاصله نوارهای والمش چقدر است؟
فاصله نوارها یک عدد ثابت برای همه پروژه‌ها نیست.
ابتدا تقاضای خمشی دیوار محاسبه و مقدار تسلیح موردنیاز تعیین می‌شود. سپس با توجه به مشخصات شبکه و عرض نوارها، فاصله مناسب میان نوارهای والمش به دست می‌آید.
فاصله نوارها باید خروجی طراحی باشد، نه یک عدد تجویزی ثابت.
در دیوار مجاور درز انقطاع که به پشت دیوار دسترسی نداریم، راه‌حل چیست؟
در دیوارهای مجاور ساختمان همسایه، معمولاً پس از اجرای دیوار امکان دسترسی به وجه خارجی آن وجود ندارد؛ بنابراین اجرای متداول شبکه الیاف روی دو سطح دیوار عملاً امکان‌پذیر نیست.
یکی از راهکارهای قابل استفاده در این شرایط، تسلیح بند بستر دیوار با شبکه الیاف شیشه است. در این روش، شبکه الیاف هم‌زمان با دیوارچینی در بین رج‌ها قرار می‌گیرد و به‌جای وابستگی به دسترسی بعدی به سطح پشت دیوار، تسلیح موردنیاز در داخل دیوار ایجاد می‌شود. ابلاغیه دفتر مقررات نیز امکان استفاده از شبکه الیاف شیشه دارای گواهینامه فنی معتبر در بند بستر این‌گونه دیوارها را مورد تایید قرار داده است.
آیا می‌توان از هر مش فایبرگلاسی استفاده کرد؟
خیر.
عملکرد شبکه الیاف به مشخصاتی مانند مقاومت کششی، ساختار شبکه، وزن مش و به‌ویژه دوام در محیط قلیایی وابسته است.
علاوه بر این، محصول مورد استفاده باید دارای گواهینامه فنی معتبر و متناسب با دامنه کاربرد همان پروژه باشد.
شباهت ظاهری دو شبکه فایبرگلاس به معنای عملکرد مهندسی یکسان آنها نیست.
آیا ملات معمولی برای اجرای والمش کافی است؟
خیر.
پلاستر در والمش فقط یک پوشش نیست؛ بخشی از سیستم انتقال نیرو محسوب می‌شود.
پلاستر باید بتواند:
- اتصال مناسبی با بستر دیوار ایجاد کند؛
- شبکه الیاف را به‌درستی دربرگیرد؛
- و تنش را میان دیوار و شبکه منتقل کند.
بنابراین مشخصات و سازگاری پلاستر با شبکه الیاف و بستر دیوار، مستقیماً بر عملکرد سیستم اثر دارند.
آیا والمش فقط به‌صورت نوارهای قائم اجرا می‌شود؟
نوارهای قائم، آرایش متداول والمش برای دیوارهایی با رفتار یک‌طرفه در راستای قائم هستند.
اما با رویکرد طراحی پروژه‌محور، بسته به شرایط تکیه‌گاهی و رفتار واقعی دیوار، می‌توان آرایش‌های دیگری مانند تسلیح افقی یا استفاده از شبکه الیاف در بند بستر را نیز در صورت انطباق با ضوابط و محاسبات طراحی بررسی کرد.
بنابراین جهت شبکه باید از مدل رفتاری دیوار پیروی کند.
آیا والمش برای همه دیوارها قابل استفاده است؟
بله؛ وال مش برای انواع دیوارهای بلوکی از جنس سفال، سیمان و AAC (هبلکس) قابل استفاده است.
آیا برای دیوارهای داخلی و خارجی می‌توان از یک نوع مش استفاده کرد؟
الزاماً خیر.
شرایط محیطی و الزامات دوام برای کاربردهای داخلی و خارجی یکسان نیستند و دامنه کاربرد گواهینامه فنی محصول باید با محل استفاده آن مطابقت داشته باشد.
بنابراین هنگام انتخاب شبکه الیاف، باید کاربرد موردنظر هر دیوار در پروژه بررسی شود.
وال مش چیست؟
وال مش دیوار یک راهکار نوین برای مهار لرزه ای دیوارهای غیرسازه ای در ساختمان ها است. در این راهکار، نوارهای مش فایبرگلس روی دیوار قرار گرفته و یک پلاستر معدنی روی آن اجرا می شود.
ترکیب حاصل یک کامپوزیت سیمانی توانمند ایجاد می کند که دیوار را در برابر لنگر حاصل از نیروی برون صفحه زلزله مستحکم می کند.
وال مش در رده فناوری کامپوزیت های سیمانی مسلح شده با پارچه (FRCM) است و مبانی تئوریک و محاسباتی آن در ACI549 ارائه شده است.
راهکار والمش جایگزینی برای روش سنتی وال پست در مهار لرزه ای دیوارها است.
...
با توجه به زلزله‌خیز بودن کشور ایران، توجه به مهار لرزهای اجزای مختلف ساختمان از اهمیت زیادی برخوردار است. طی چند دهه گذشته، دستورالعمل‌های مختلفی از جمله آیین‌نامه طراحی ساختمان‌ها در برابر زلزله یا همان استاندارد 2800 منتشر شده است. با این وجود بیشتر تمرکز این دستورالعمل‌ها بر مهار اجزای سازه‌ای ساختمان بوده است. در چند سال گذشته و به خصوص پس از اتفاقات پیش‌آمده در زلزله کرمانشاه در سال 1396، اهمیت اجرای صحیح و رعایت ضوابط فنی مربوط به مهار لرزهای اجزای غیرسازه‌ای ساختمان بیش از پیش نمایان شد. اکثر خرابی‌ها در این زلزله ناشی از تخریب دیوارها و اجزای غیرسازه‌ای ساختمان بود.
لذا دستگاه‌های دست‌اندرکار صنعت ساختمان تأکید بیشتری بر این موضوع نمودند و نتیجه آن ابلاغ پیوست ششم استاندارد 2800 تحت عنوان طراحی لرزهای و اجرای اجزای غیرسازه‌ای معماری بود. در این پیوست، مسلح کردن دیوار با شبکه الیاف به عنوان یکی از روش‌های نوین مهار دیوارها مطرح شده است. وال مش راهکاری جهت تجاری‌سازی این روش و استفاده از آن در صنعت ساختمان است.
محاسبات فنی روش والمش
محاسبه سایز و فاصله ناودانی های منقطع و همچنین فاصله بین نوارهای وال مش تابعی از مشخصات فنی پروژه اسـت.
پهنه خطر زلزله، سرعت باد، طبقه قرارگیری دیوار، ارتفاع طبقه، نوع مصالح سازنده دیوار و قطعات الحاقی با آن از جمله پارامترهای ورودی محاسباتی است. محاسبات راهکار وال مــش با نرم افزار تخصصی آن صورت می پذیرد.
علاوه بر دفترچه محاسباتی، نقشه جانمایی اجزای وال مش و متره مصالح مورد نیاز قابل ارائه است.
ضوابط پیوست ششم استاندارد ۲۸۰۰، نشریه ۸۱۹ مرکز تحقیقات راه، مسکن و شهرسازی و نیز نشریه های ۷۲۹ و ۳۲۶ سازمان برنامه و بودجه کشور از مراجع اصلی مورد استناد در طراحی وال مش هستند
کنترل کیفیت مصالح وال مش
الیاف وال مش
حداقل مقاومت کششی و نیز حداقل گرماژ پارامترهای اصلی در الیاف وال مش هستند. حداکثر نسبت تغییر طول در لحظه گسیختگی الیاف دیگر پارامتر کلیدی در کیفیت مصالح است.
نسبت مقاومت باقی مانده نمونه های در معرض محیط های قلیایی نسبت به نمونه اولیه (AR-RR) نیز باید به صورت پیوسته کنترل گردد.
هرگاه نمونه های الیاف وال مش در معرض محیط قلیایی قرار گیرند، لازم است از مقاومت باقی مانده در محاسبات مرتبط بهره برده شود.
ASTM E2098-13 و EN13496-2002 و از استانداردهای شناخته شده برای کنترل و تضمین کیفیت وال مش می باشند. سنجش تمامی این پارامترها در آزمایشگاه های کنترل کیفیت وال مش به صورت منظم صورت می پذیرد
سوالات متداول در مورد والمش
چرا والمش؟
وال مش راهکاری نوین برای مهار لرزهای دیوارهای غیر سازه ای است. سرعت بالا و روند ساده تر اجرا از امتیازات مهم وال مش است. همچنین در اکثر اوقات، بهره گیری از راهکار خرید وال مش هزینه های کمتری را نسبت به روش های سنتی رقم می زند. حذف ترک خوردگی در دیوارهای غیرسازه ای (که در برخی از انواع بلوک ها رایج است) نیز از دیگر امتیازات روش وال مش است.
آیا استفاده از وال مش مورد تایید آیین نامه است؟
همانطور که می دانیم، پیوست ششم آیین نامه طراحی ساختمان ها در برابر زلزله (استاندارد 2800) در موضوع مهار دیوارهای غیر سازه‌ای روش های متعددی را پیشنهاد کرده است. در این استاندارد علاوه بر روش های معمول نظیر وال پست و میلگرد بستر، از روش های نوین و مدرن برای مهار دیوارهای غیر سازه‌ای نام برده می شود که یکی از متمایزترین روش های تایید شده این استاندارد، استفاده از الیاف یا فناوری FRCM می باشد.
وال مش، رویکردی منطبق بر استاندارد 2800 جهت مهار دیوارها با استفاده از تکنولوژی FRCM می باشد. وال مش با تکیه بر استاندارد مذکور و بهره مندی از ضوابط و مقررات مندرج در نشریه 819 مقررات ملی و کنترل ساختمان اقدام به طراحی و ارائه محصول نموده و با توجه به رسالت خود مبنی بر ارائه محصولات با کیفیت، آزمایش های دوره ای را بر روی اجزای مختلف خود به ویژه مش فایبرگلاس در آزمایشگاه های معتبر نظیر مرکز تحقیقات راه، زمین و شهرسازی و آزمایشگاه الیاف دانشگاه امیرکبیر انجام می دهد.
بر این اساس می توان گفت وال مش مورد تایید استانداردها و آیین نامه های جاری کشور بوده و با انجام تست های دوره ای، الزامات اشاره شده در مقررات مذکور را تامین می نماید.
چگونه از والمش در پروژه های خود استفاده کنیم؟
به منظور بهره مندی از روش وال مش در پروژه های ساختمانی فرایندی آسان لحاظ شده است. این فرایند مراحل مختلفی دارد که به شرح زیر می باشد:
- ارسال نقشه های معماری توسط متقاضی
- انجام محاسبات فنی و تهیه گزارش اقتصادی
- هماهنگی با مقام ناظر و اخذ تاییدیه های مورد انتظار
- ارسال بار با توجه به مصالح برآورد شده
- هماهنگی با تیم های اجرایی متخصص برای اجرای وال
شما می توانید برای ارزیابی اولیه از هزینه های وال مش، همچنین اخذ گزارشات فنی جهت هماهنگی با ناظرین خود، درخواست خود به همراه نقشه معماری یکی از طبقات سازه مورد نظر را در بخش مشاوره رایگان وب سایت وال مش بارگذاری تا پس از بررسی آن توسط بخش مهندسی وال مش، نتایج آن برای شما ارسال گردد.
سرعت اجرای وال مش در مقایسه با وال پست چگونه است؟
سرعت اجرای در روش وال مش بسیار بیشتر از روش وال پست است. زمان مورد نیاز برای اجرای وال مش در یک ساختمان مشابه به روش وال مش حداکثر ۵۰ درصد زمان مورد نیاز برای اجرا به روش وال پست است.
آیا روش وال مش برای دیوار هایی که نیاز به میلگرد بستر دارند نیز جوابگو است؟
با استفاده از روش وال مش دیوار و استفاده از الیاف به عنوان مهار دیوار ها، دیگر نیازی به استفاده از میلگرد بستر و وادار ها نمی باشد.
نوارهای مش فایبرگلاس وال مش با چه پلاستری اندود می شود؟
دو نوع ملات خشک پایه سیمانی و پایه گچی به همراه نوارهای فایبرگلاس در اختیار مشتری قرار می گیرد. هر یک از این ملات ها مطابق دستورالعمل مندرج در کیسه آنها با آب مخلوط می شوند تا پلاستری یک دست و پرقوام بدست آید. این پلاستر با ماله روی مش فایبرگلس اجرا می شود.
آیا می توان از گچ معمولی به عنوان پلاستر بر روی مش فایبرگلاس اندود کرد؟
خیر. گچ ساختمانی متعارف چسبندگی سطحی کافی برای ایجاد کامپوزیت توانمند مدنظر ندارد. پلاستر پیشنهادی وال مش سختی سطحی اصلاح شده دارد.
آیا می توان از ملات سیمان و پودرسنگ به عنوان پلاستر بر روی مش فایبرگلاس اندود کرد؟
خیر. یک ملات سیمانی نازک دارای تبخیر سطحی سریع است و لذا هیدراتاسیون کامل برای کسب مقاومت لازم صورت نمی پذیرد. پلاستر پیشنهادی وال مش در بردارنده عوامل پلیمری خاصی است که ضمن فایق بر این مشکلات، ملات با قوام بالا و شبیه به یک چسب را ایجاد می کند که فرآیند اجرایی را ساده می کند.
اتصال نبشی به تیر چگونه انجام می شود؟
دو راهکار برای اتصال نبشی پیشنهاد شده است. نخست بهره گیری از مکانیسم میخ و چاشنی است که در نشریه ۸۱۹ هم معرفی شده است. اما این راهکار ضمن دشواری ممکن است باعث آسیب به المان های سازه ای به ویژه پاشنه تیرچه های بتنی شود. لذا توصیه وال مش استفاده از چسب های اپوکسی دوجزیی وال مش است که ضمن تامین مقاومت برشی بسیار بالا، امر اجرا را تسهیل می کند.
آیا ضرورتی به اتصال دیوار به ستون ها در روش وال مش وجود ندارد؟
خیر. در روش وال مش با توجه به اینکه فاصله بین نوارها از نصف ارتفاع دیوار کمتر است، عملکرد دیوار نزدیک به رفتار دال یک طرفه است
فناوری نوین وال مش چیست؟
کامپوزیت‌های سیمانی تقویت شده با الیاف پارچه یا Fabric Reinforced Composite Matrix یکی از فناوری‌های تازه و امیدبخش در مهندسی سازه است. تسلیح یک لایه نازک ملات با یک مش بافته شده از الیاف شیشه یا کربن، کامپوزیت توانمندی را خلق می‌کند که پتانسیل تقویت المان‌های سازه‌ای یا غیر سازه‌ای را داراست؛ بدون آن که وزن قابل توجهی به سیستم تحمیل نماید.
این فناوری در یک دهه اخیر در کانون توجه قرار گرفته است و حجم قابل ملاحظه‌ای از پژوهش‌های علمی برای توسعه کاربردهای مختلف آن صورت پذیرفته است. بهسازی لرزهای اعضای سازه‌ای برای ارتقاء مقاومت و شکل‌پذیری، تقویت باربری سازه در تغییرات کاربری و ترمیم سازه در آسیب‌های ناشی از ضربه یا خوردگی محیطی از کاربردهای اصلی این فناوری است.
یکی از کاربردهای ویژه این فناوری در مهار لرزهای دیوارهای غیرسازه‌ای است که از مصالح معدنی متعارف ساخته می‌شود. مؤثر بودن این تکنینک در پایدارسازی دیوارهای غیر سازه‌ای به هنگام زلزله در پژوهش‌های مختلف اثبات شده است. بالاتر گفتیم که وال مش چیست، درواقع وال مش دیوار یک راهکار خلاقانه برای مهار لرزهای دیوارهای غیرسازه‌ای است. هسته اصلی راهکار وال مش برگرفته از فناوری کامپوزیت سیمانی تسلیح شده با منسوج FRCM است که مبانی تئوریک و محاسباتی آن در ACI 549 ارائه شده است.
این کامپوزیت سیمانی با قرارگیری بر روی دیوارهای غیرباربر، سختی و استحکام قابل ملاحظه‌ای در برابر بارهای جانبی زلزله به دیوار می‌بخشد که در نهایت عملکرد مطلوبی به ساختمان می‌دهد. در این راهکار، نوارهای مش فایبرگلاس روی دیوار قرار گرفته و یک پلاستر معدنی روی آن اجرا می‌شود. ترکیب حاصل یک کامپوزیت سیمانی توانمند ایجاد می‌کند که دیوار را در برابر لنگر حاصل از نیروی برون صفحه زلزله مستحکم می‌کند. راهکار وال مش جایگزینی برای روش سنتی وال پست در مهار لرزهای دیوارها است.
کاربرد و ویژگی‌های والمش چیست؟
وال مش در مهار لرزهای دیوارهای غیرسازه‌ای به عنوان جایگزینی نوین برای روش‌های قدیمی از جمله وال پست مورد استفاده قرار می‌گیرد. هر فناوری جدیدی برای آن که بتواند جایگزین روش‌های سنتی و قدیمی مرسوم در بازار شود باید در مقایسه با سایر روش‌ها دارای ویژگی‌های متمایز کننده‌ای باشد.
وال مش نیز در مقایسه با روش‌های سنتی مهار لرزهای دیوارهای غیر سازه‌ای دارای برتری‌های قابل ملاحظه‌ای است. از جمله ویژگی‌های استفاده از وال مش می‌توان به نکات زیر اشاره کرد:
- دیوارهای مهار شده با استفاده از سیستم وال مش، انسجام و یکپارچگی مناسبی در برابر بارهای جانبی ناشی از نیروی زلزله از خود نشان می‌دهند. این انسجام مناسب در شبیه‌سازی‌های انجام شده در محیط آزمایشگاه به کمک میز لرزان نیز سنجیده شده است.
- در راهکار وال مش نیازی به استفاده از وادارهای قائم نیست و تمام عملیات مربوط به آنها از جمله ساخت و آماده‌سازی وادارها، اجرای لایه ضد زنگ، جوشکاری، نصب پلیت در بتن و ... حذف می‌شود.
- در دیوارهای مهار شده با وال مش نیازی به استفاده از میلگرد بستر نیست.
- سرعت اجرای وال مش در مقایسه با سایر روش‌ها بالاتر است. همچنین به دلیل حذف وادارها و میلگرد بستر، مرحله دیوارچینی نیز با سهولت و سرعت بیشتری انجام می‌شود.
- وال مش، در مقایسه با سایر روش های سنتی، موجب کاهش 30 تا 40 درصد هزینه‌ها می‌شود.
- اجرای وال مش بسیار راحت است و یک اکیپ اجرایی نیمه‌ماهر می‌تواند وال مش را به راحتی اجرا کند.
- در سیستم وال پست به دلیل اختلاف ضریب انبساط حرارتی مصالح دیوار و وادارها، با گذشت زمان، نازک‌کاری دچار ترک خواهد شد. در وال مش به دلیل سازگاری مناسب پلاستر سیمانی یا گچی با روسازی اجرا شده روی آن، نازک‌کاری دچار ترک نخواهد شد.
- در محل تقاطع دیوارها نیازی به اجرای هشتی‌گیر نبوده و دیوارها به سادگی در محل تقاطع چیده می‌شوند و با کمک نوارهای وال مش با هم یکپارچه می‌گردند.
- با توجه به این که تمام مراحل اجرای وال مش بعد از اتمام دیوارچینی انجام می‌شود، بهترین راهکار جهت مقاوم‌سازی دیوارهای از پیش اجرا شده وال مش است.
وال مش در مقررات ملی ساختمان
پیوست ششم آیین‌نامه طراحی ساختمان‌ها در برابر زلزله (استاندارد 2800) در بند پ 6-1-4-2-11-1 خود، مسلح کردن دیوار با شبکه الیاف را به عنوان یکی از روش‌های نوین مهار دیوار پیشنهاد می‌دهد. با توجه به این که در این روش خمش وارد به دیوار یک طرفه است، نیازی به استفاده از وادار نبوده و محدودیتی در طول دیوار نیز وجود ندارد. مش مورد استفاده در این سیستم اگر در محیط سیمانی به کار گرفته شود باید از الیاف شیشه مقاوم در برابر قلیا تشکیل شده باشد چرا که این الیاف‌ها تحت تأثیر محیط قلیایی با کاهش مقاومت مواجه خواهند شد و با گذشت زمان دچار خوردگی می‌شوند.
با توجه به موارد ذکر شده، اگر نازک کاری اجرا شده روی وال مش سیمانی باشد، استاندارد 2800 استفاده از الیاف شیشه مقاوم به قلیا (AR-Glass) با مقاومت تسلیم بیش از Mpa 1000 و برای روسازی گچی الیاف شیشه E-Glass با همان مقاومت تسلیم را مناسب می‌داند. همچنین می‌توان از شبکه الیاف کربن با مقاومت تسلیم بیش از Mpa 3000 به عنوان جایگزین الیاف شیشه استفاده نمود.
محاسبات وال مش چگونه انجام می‌شود؟
با توجه به مشخصات فنی هر پروژه، محاسبات مربوط به ابعاد و فواصل نبشی‌ها و همچنین فاصله بین نوارهای وال مش صورت می‌گیرد. مشخصات فنی پروژه شامل پهنه خطر زلزله، سرعت باد، طبقه قرارگیری دیوار، ارتفاع طبقه، نوع مصالح سازنده دیوار و ... است. محاسبات وال مش با استفاده از نرم‌افزار تخصصی آن انجام می‌شود. علاوه‌بر دفترچه محاسباتی، نقشه جانمایی اجزای والمش و متره مصالح مورد نیاز توسط شرکت وال مش ارائه می‌گردد. ضوابط پیوست ششم استاندارد ۲۸۰۰، نشریه ۸۱۹ مرکز تحقیقات راه، مسکن و شهرسازی و نیز نشریه های ۷۲۹ و ۳۲۶ سازمان برنامه و بودجه کشور از مراجع اصلی مورد استناد در طراحی وال مش هستند.
محاسبه‌گر آنلاین وال مش
با استفاده از محاسبه‌گر آنلاین وال مش که توسط شرکت وال مش طراحی شده است می‌توانید محاسبات مربوط به عرض و فواصل نوارها را متناسب با مشخصات فنی پروژه مورد نظرتان انجام دهید. پس از واردکردن اطلاعات فنی پروژه و پس از تعیین عرض نوارهای وال مش و فاصله بین آنها، نسبت تقاضای لرزهای به ظرفیت سیستم وال مش برای شما نمایش داده خواهد شد تا بر اساس این نسبت تصمیم‌گیری در مورد آن صورت گیرد.
اصلی‌ترین مراحل اجرای وال مش
مراحل اجرا و قطعات وال مش به صورت فرآیندی در 4 مرحله به ترتیب زیر انجام می‌گیرد:
- ابتدا دیوارکشی به صورت متعارف و بدون نیاز به اجرای وال پست و بدون محدودیت در طول دیوار انجام می‌شود. جهت عدم مشارکت دیوار در باربری جانبی، استفاده از فوم تراکم‌پذیر (یونولیت) در محل اتصال دیوار به تیر و ستون‌ها ضروری است.
- نوارهای استاندارد وال مش با عرض از پیش تعیین شده و فواصل تعیین شده در نقشه‌های محاسباتی به صورت قائم روی دیوار نصب می‌شوند.
- یک لایه از پلاستر ویژه وال مش روی نوارها اجرا می‌گردد. بسته به لایه‌های بعدی که به عنوان روسازی دیوار قرار است اجرا شوند، می‌توان از پلاستر بر پایه سیمان یا گچ استفاده نمود.
- نبشی‌های منقطع در فواصل مشخص، با استفاده از چسب اپوکسی وال مش روی تیرها نصب می‌شوند.
مش فایبرگلاس چیست؟
مش فایبرگلاس یک شبکه مستحکم بافته شده از رشته‌ها یا الیاف‌های شیشه است که می‌تواند مقاومت یک یا دو جهته داشته باشد. مقاومت یک جهته به این معناست که شبکه الیاف‌ها در یک راستا از مقاومت کششی مناسبی برخوردار هستند و در راستای دیگر الیاف‌های ضعیف تنها برای بافتن شبکه در کنار یکدیگر قرار گرفته‌اند. مش دو طرفه نیز در هر دو راستا دارای الیاف‌های با مقاومت کششی بالا است.
مش فایبرگلاس بسته به نوع کاربردی که دارد و محیطی که مورد استفاده قرار می‌گیرد، با مشخصات متفاوتی طراحی و ساخته می‌شود. ابعاد چشمه‌ها در ساختار شبکه الیاف‌ها، یک یا دو جهته بودن شبکه، میزان مقاومت کششی مش و ... از جمله مواردی هستند که باید در طراحی آنها مورد توجه قرار گیرند. همچنین جهت سازگاری الیاف‌های شیشه برای قرارگیری در محیط‌های مختلف (از جمله محیط‌های قلیایی) می‌توان از پوشش‌های پلیمری مختلف استفاده کرد.
کاربردهای مش فایبرگلاس
مش فایبر گلاس در حال حاضر بیشتر برای ترمیم یا مقاوم‌سازی سازه‌های بتنی یا بنایی مورد استفاده قرار می‌گیرد. از جمله این کاربردها می‌توان به موارد زیر اشاره نمود:
- تقویت مقاومت برشی و یا افزایش شکل پذیری اجزای سازه در برابر نیروهای ناشی از زلزله
- افزایش میزان باربری اجزای سازه در مواردی که میزان تقاضای بار افزایش می‌یابد یا کاربری تغییر می‌کند
- ترمیم اجزای سازه که به دلیل خوردگی، سایش، گذر زمان و... دچار آسیب شده‌اند
- ترمیم ترک‌های موجود در سازه
- استفاده در سیستم وال مش برای مقاوم‌سازی دیوار در برابر بارهای جانبی زلزله
پلاستر ویژه وال مش چیست؟
پس از آن که نوارهای مش فایبر گلاس روی دیوار نصب شدند، یک لایه پلاستر ویژه وال مش روی این نوارها اجرا می‌گردد. این پلاستر ویژه با توجه به نوع روسازی که قرار است روی دیوار اجرا شود می‌تواند بر پایه سیمان یا گچ باشد. این پلاسترها نیز دارای خصوصیات مشخصی می‌باشند.
در بند 2-2 گزارش ACI 549 در مورد ملات استفاده شده در فناوری FRCM؛ بیان می‌کند اگر ملات مورد نظر، اصلاح شده با پلیمر باشد، حداکثر وزن مواد پلیمری استفاده شده در ملات نباید از 5 درصد وزن سیمان بیشتر باشد. همچنین این پلاسترها دارای چسبندگی مناسب به دیوار و مش زیرین خود می‌باشند. سایر مشخصات فنی این پلاسترها در جداول زیر آمده است.
| کد محصول | پلاستر پایه سیمانی – WM-PC30 |
| مشخصات | پودر پایه سیمانی با حداکثر ابعاد ریزدانه 1.2 میلی‌متر |
| مشخصات ظاهری | پودر خاکستری رنگ |
| حداقل مقاومت فشاری 28 روزه نمونه – طبق استاندارد ملی 393 ایران | Mpa 30 |
| چگالی | gr/cm3 1.7 |
| کد محصول | پلاستر پایه گچی – WM-PG6 |
| مشخصات | پودر پایه گچی با زمان کارایی بالا و سختی سطحی بهبود یافته |
| مشخصات ظاهری | پودر سفید رنگ |
| حداقل مقاومت فشاری 28 روزه نمونه – طبق استاندارد ملی 8299 ایران | Mpa 6 |
| چگالی | gr/cm3 1.3 |
هزینه اجرای وال مش
هزینه اجرای وال مش با توجه به عوامل مختلف متفاوت است. عرض نوارهای وال مش و فاصله بین آنها از جمله عوامل مهم در تعیین هزینه اجرای وال مش است. شما می‌توانید با مراجعه به وبسایت وال مش در بخش برآورد هزینه وال مش، اطلاعات و نقشه‌های مربوط به پروژه مد نظرتان را ثبت نموده تا کارشناسان ما پس از بررسی و انجام برآورد قیمت وال مش با شما تماس بگیرند.
جمع‌بندی
وال مش راهکاری نوین و خلاقانه جهت مهار لرزهای دیوارهای غیرسازه‌ای بوده که جایگزین روش‌های سنتی جا افتاده در بازار مانند وال پست است. وال مش راهکاری برگرفته شده از فناوری کامپوزیت‌های سیمانی تسلیح شده با الیاف (FRCM) است. مبانی طراحی و نکات فنی مربوط به این فناوری در استاندارد ACI 549 موسسه بتن آمریکا مورد بحث قرار گرفته است. استفاده از وال مش در آیین‌نامه طراحی ساختمان‌ها در برابر زلزله ایران نیز مجاز شمرده شده است. امروزه به دلیل مزایای وال مش در مقایسه با روش‌های سنتی، استفاده از آن روز به روز در حال افزایش است. از جمله این مزایا می‌توان به عملکرد کلی مناسب‌تر دیوارها، راحت بودن و سرعت بالای اجرا، کاهش هزینه‌ها و ... اشاره کرد.
